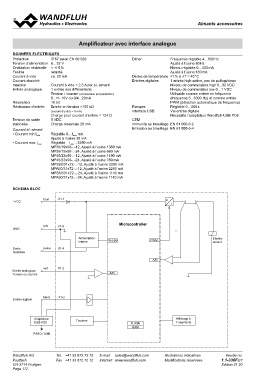

Amplificateur avec interface analogue

DONNEES ELECTRIQUES

Protection IP 67 selon EN 60 529 Dither Fréquence réglable 4…500 Hz

Tension d’alimentation 8…32 V Ajusté à l’usine 80 Hz 72.5

Ondulation résiduelle < +/-5 % 72.5 Niveau réglable 0…400 mA

Fusible retardé Ajusté à l’usine 180 mA

Courant à vide ca. 20 mA Dérive de température <1 % à ∆T = 40 °C

Courant absorbé Entrées digitales 1 entrée high-active, pas de pull-up/down
maximal
Entrée analogique Courant à vide + 2,5 A par él.-aimant Niveau de commutation high 6...32 VDC
1 entrée non différentielle
Résolution Tension / courant (commutable par paramètre) Niveau de commutation low 0…1 VDC
0...+/- 10V ou 0/4...20mA
10 bit
Ø 32
Ø 19.03

35
54

39
23.09

45
Utilisable comme entrée en fréquence

(fréquence 5...5000 Hz) et comme entrée

PWM (détection automatique de fréquence)

Résistance d’entrée Entrée en tension >100 kΩ Rampes Réglable 0…500 s

(courant d’entrée < 5 mA) 50 Interface USB Via entrée digitale
53
Charge pour courant d’entrée = 124 Ω Nécessite l’adaptateur Wandfluh-USB PD2 50
5 VDC
Tension de sortie Charge maximale 20 mA CEM 53
stabilisée
Immunité au brouillage EN 61 000-6-2

Courant él.-aimant Emission au brouillage EN 61 000-6-4

• Courant min Imin Réglable 0…Imax mA
• Courant max Imax Ajusté à l’usine 30 mA

Réglable Imin…2450 mA
MP35/19x50-..-12, Ajusté à l’usine 1360 mA

MP35/19x50-..-24, Ajusté à l’usine 680 mA

MP45/23x50-..-12, Ajusté à l’usine 1490 mA
MP45/23x50-..-24, Ajusté à l’usine 780 mA
MPS60/31x72-..-12, Ajusté à l’usine 2290 mA
MPA60/31x72-..-12, Ajusté à l’usine 2290 mA
MPS60/31x72-..-24, Ajusté à l’usine 1140 mA
MPA60/31x72-..-24, Ajusté à l’usine 1140 mA

SCHEMA BLOC

+VCC brun X1-1

GND gris X1-5

Alimentation Supply PWM Electro-
interne A/D aimant

Sortie jaune X1-4
stabilisée

Entrée analogique vert X1-2
Tension ou courant
A/D

Entrée digitale blanc X1-3

Adaptateur Touches FLASH Affichage à
USB-PD2 RAM 7 segments

PASO / USB

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.1-330F2/7
CH-3714 Frutigen Edition 21 20
