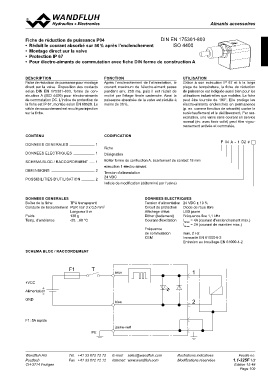

AccessoAiirmesanétlsecatcroc-easismoairnets
Fiche de réduction de puissance P04 DIN EN 175301-803
• Réduit le courant absorbé sur 50 % après l'enclenchement ISO 4400
• Montage direct sur la valve
• Protection IP 67
• Pour électro-aimants de commutation avec fiche DIN forme de construction A
DESCRIPTION FONCTION UTILISATION
Fiche de réduction de puissance pour montage Après l'enclenchement de l'alimentation, le Grâce à son exécution IP 67 et à la large
direct sur la valve. Disposition des contacts courant maximum de l'électro-aimant passe plage de température, la fiche de réduction
selon DIN EN 175301-803, forme de con- pendant env. 250 ms, puis il est réduit de de puissance est indiquée aussi bien pour les
struction A (ISO 4400) pour électro-aimants moitié par l'étage finale cadencée. Ainsi la utilisations industrielles que mobiles. La fiche
de commutation DC. L'indice de protection de puissance absorbée de la valve est réduite à peut être tournée de 180°. Elle protège les
la fiche est IP 67, montée selon EN 60529. Le moins de 30 %. électro-aimants enclenchés en permanence
câble de raccordement est moulé par injection (p. ex. comme fonction de sécurité) contre le
sur la fiche. suréchauffement et le vieillissement. Par sur-
excitation, une valve sans courant en service
normal (év. avec tiroir collé) peut être vigou-
reusement activée et commutée.
CONTENU CODIFICATION P 04 A - 1 D2 #
DONNEES GENERALES ......................... 1
12.4 DONNEES ELECTRIQUES ..................... 1 Fiche
SCHEMA BLOC / RACCORDEMENT ..... 1 Désignation
DIMENSIONS ........................................... 2 Boîter forme de contruction A, écartement de contact 18 mm
POSSIBILITIES D'UTILISATION ............. 2 exécution 1 électro-aimant
Tension d'alimentation
24 VDC
Indicie de modification (déterminé par l'usine)
DONNEES GENERALES DONNEES ELECTRIQUES
Boîter de la fiche TPU transparent Tension d'alimentation 24 VDC ± 10 %
Conduite de raccordement PUR noir 3 x 0,5 mm2 Circuit de protection Diode de roue libre
Longueur 5 m Affichage d'état LED jaune
Poids 130 g Dither (battement) Fréquence fixe 1,1 kHz
Temp. d'ambiance -25…60 °C Courant d'excitation INmax = 4A (courant d'enclenchement max.)
Fréquence INmax = 2A (courant de maintien max.)
de commutation max. 2 Hz
CEM Immunité EN 61000-6-2
Emission au brouillage EN 61000-4-2
SCHEMA BLOC / RACCORDEMENT
F1 T brun 1
2
+VCC bleu
Alimentatio+-n
GND
F1: 5A rapide
jaune-vert
PE
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.1-325F 1/2
CH-3714 Frutigen Edition 15 48
