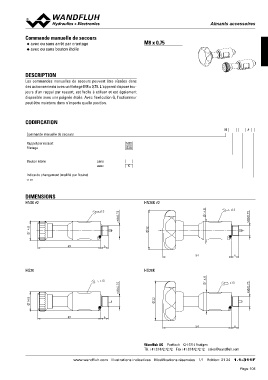

Commande manuelle de secours M8 x 0,75 ElectroA-aiimmaannttssaacccceessssooiirreess
◆ avec ou sans arrêt par crantage H#
◆ avec ou sans bouton étoile
s13
DESCRIPTION
Les commandes manuelles de secours peuvent être vissées dans
des actionnements avec un filetage M8 x 0,75. L'appareil dispose tou-
jours d'un rappel par ressort, est facile à utiliser et est également
disponible avec une poignée étoile. Avec l’exécution G, l'actionneur
peut être maintenu dans n'importe quelle position.
CODIFICATION N20
G20
Commande manuelle de secours K
Rappel par ressort HN20K #2
Filetage
Bouton étoile sans
avec
Indice de changement (modifié par l’usine)
1.1-311
DIMENSIONS
HN20 #2
s13 M8x0.75 14.8
32 M8x0.75
14.8 14.8HG2049 6 HG20K 54 6
s13 s13
M8x0.75 14.8
32 M8x0.75
49 6
54 6
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 1/1 Edition: 21 24 1.1-311F
