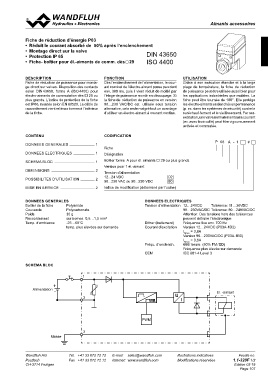

Page 107 - Softbound_Edition_19_fr

Aimants accessoires

Fiche de réduction d’énergie P03

• Réduit le courant absorbé de 50% après l’enclenchement

• Montage direct sur la valve DIN 43650
• Protection IP 65
ISO 4400
• Fiche- boîtier pour él.-aimants de comm. dès  29

DESCRIPTION FONCTION UTILISATION
Fiche de réduction de puissance pour monta- Dès l’enclenchement de l’alimentation, le cour- Grâce à son exécution étanche et à la large
ge direct sur valves. Disposition des contacts ant nominal de l’électro-aimant passe pen dant plage de température, la fiche de réduction
selon DIN 43650, forme A (ISO 4400) pour env. 380 ms, puis il vient réduit de moitié par de puissance peut être utilisée aussi bien pour
électro-aimants de commutation dès  29 ou l’étage de puissance monté en découpage. Si les applications industrielles que mobiles. La
plus grands. L’indice de protection de la fiche la fiche de réduction de puissance en version fiche peut être tournée de 180°. Elle protège
est IP65, montée selon EN 60529. Le câble de 90…230 VAC/DC est utilisée sous tension les électro-aimants enclenchés en permanence
raccordement vient relié sur bornes à l’intérieur alternative, cela reste malgré tout un avantage (p. ex. dans les systèmes de sécurité) contre le
de la fiche. d’utiliser un électro-aimant à courant continu. suréchauf-fement et le vieillissement. Par sur-
excitation, une valve normalement sans cou rant
(ev. avec tiroir collé) peut être vigoureusement
activée et commutée.

CONTENU CODIFICATION
DONNEES GENERALES ......................... 1
DONNEES ELECTRIQUES ..................... 1 P 03 A - 1 #
SCHEMA BLOC ........................................ 1
DIMENSIONS ........................................... 2 Fiche
POSSIBILITES D’UTILISATION .............. 2
MISE EN SERVICE .................................. 2 Désignation

Boîtier forme A pour él. aimants  29 ou plus grands

Version pour 1 él.-aimant

Tension d’alimentation D2
12...24 VDC B0
90...230 VAC ou 90...230 VDC

Indice de modification (déterminé par l’usine)

DONNEES GENERALES DONNEES ELECTRIQUES

Boîtier de la fiche Polyamide Tension d’alimentation 12…24VDC Tolérance: 11…36VDC

Couvercle Polycarbonate 90…230VAC/DC Tolérance: 80…240VAC/DC

Poids 30 g Attention: Des tensions hors des tolérances

Raccordement sur bornes 0,5…1,5 mm2 peuvent détruire l’électronique

Temp. d’ambiance -25…60°C Dither (battement) Fréquence fixe env. 700 Hz

temp. plus élevées sur demande Courant d’excitation Version 12…24VDC (P03A-1D2)

INmax = 3,8A
Version 90…230VAC/DC (P03A-1B0)

Fréqu. d’enclench. INmax = 0,6A
600/ heure (50% FM / ED)

Fréquence plus élevée sur demande

CEM IEC 801-4 Level 3

SCHEMA BLOC 1 El. -aimant
2
+ U
I
Alimentation

PWM

3

Masse

Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 1.1-320F 1/2
CH-3714 Frutigen Edition 03 19
