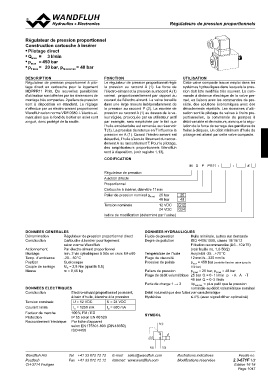

Régulateurs de pression proportionnels

Régulateur de pression proportionnel
Construction cartouche à insérer

• Pilotage direct
• Qmax = 3 l/min
• pmax = 450 bar
• pTmax = 20 bar, pN red max = 48 bar

DESCRIPTION FONCTION UTILISATION
Régulateur de pression proportionnel à pilo- Le régulateur de pression proportionnel règle Cette valve compacte trouve emploi dans les
tage direct en cartouche pour le logement la pression au raccord A (1). La force de systèmes hydrauliques dans lesquels la pres-
MDPPR11 PI35. De nouvelles possibilités l’électro-aimant et la pression au raccord A (1) sion doit être modifiée très souvent. La com-
d’utilisation sont offertes par les dimensions de varient proportionnellement par rapport au mande à distance électrique de la valve per-
montage très compactes. 2 paliers de pression courant de l’électro-aimant. La valve travaille met, en liaison avec les commandes de pro-
sont à disposition en standard. Le réglage dans une large mesure indépendamment de cédé, des solutions économiques avec des
s’effectue par un électro-aimant proportionnel la pression au raccord P (2). La montée de déroulements répétitifs. Les domaines d’utili-
Wandfluh selon norme VDE 0580. L’électro-ai- pression au raccord A (1) au dessus de la va- sation sont le pilotage de valves à tiroirs pro-
mant ainsi que le fond du boîtier en acier sont leur réglée, provoquée par un utilisateur actif portionnelles, la commande de pompes à
zingué, donc protégé de la rouille. par exemple, sera empêchée par le fait que débit variable et de moteurs, ainsi que la régu-
l’huile excédentaire est ramenée au réservoir lation de la force de serrage des garnitures de
T (3). La pression de retenue en T influence la freins à disques. Un débit minimum d’huile de
pression en A (1). Quand l’électro-aimant est pilotage est atteint par cette valve compacte.
désactivé, l’huile s’écoule librement du raccor-
dement A au raccordement T. Pour le pilotage,
des amplificateurs proportionnels Wandfluh
sont à disposition. (voir registre 1.13).

CODIFICATION

M D P PR11 - - #

Régulateur de pression

A action directe

Proportionnel

Cartouche à insérer, diamétre 11 mm

Palier de pression nominal pN red 25 bar 25
48 bar 48

Tension nominale 12 VDC G12 20
24 VDC G24

Indice de modification (déterminé par l’usine)

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomimation Régulateur de pression proportionnel direc1t 5 Fluide de pression Huile minérale, autres sur demande
Construction Cartouche à insérer pour logement
Degré de pollution ISO 4406:1999, classe 18/16/13

selon norme Wandfluh 74 Filtration rec5o0mmandée (ß 6...10 ≥ 75)

Actionnement Par électro-aimant proportionnel (voir feuille no. 1.0-50/2)

Montage min. 2 vis cylindriques à tête en croix M4 x 60 Température de l’huile A12crmylmni2t/rsil .-..2352…04m+07m02 °/3Cs 0
Plage de viscosité
Temp. d’ambiance -25…50 °C

Position Quelconque Pression de pointe pmax = 450T(b3)ar (contrôle final en usine jusqu’à

Couple de serrage MD = 2,8 Nm (qualité 8.8) 350 bar) A(1)
Masse m = 0,45 kg
Paliers de pression pN red = 25 bar, pN red = 48 bar

Plage de débit volumétrique 25 bar Q = 0 - 1 l/min p → A A →T

48 bar Q = 0 -3P(2l/)min

Perte de charge 1 → 3 ∆pred min. < plus petit que la pression
nominale au débit volumétrique nominal
DONNEES ELECTRIQUES

Construction Electro-aimant proportionnel poussant, Débit volum7é0t,r3ique des fuites voir caractéris1t4ique

à bain d’huile, étanche à la pression Hystérèse ≤ 4 % (avec signal dither optimalisé)

Tension nominale U = 12 VDC U = 24 VDC

Courant limite IG = 1250 mA IG = 680 mA

Facteur de marche 100 % FM / ED SYMBOL
Protection
Raccordement / électrique IP 65 selon EN 60 529 A(1)

Par fiche d’appareil

selon EN 175301-803 (DIN 43650)

ISO 4400
