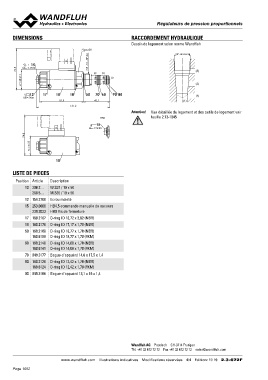

P. 1052
DIMENSIONS RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
s30 RACCORDEMENT HYDRAULIQUE
76.8 15 7/8"-14 UNF-2A Dessin de logement selon norme Wandfluh
W = 37.1
MD= 5.5Nm 7/8"-14 UNF-2B
(3) (2) (3)
(1) (2)
12 17 10 18 50 70 60 90 80 (1)
(1)
MD= 5Nm 81.9 137.2 49.1
Attention! Vue détaillée du logement et des outils de logement voir
HB0 feuille 2.13-1045
15
MD= 9.5Nm
74.8
M = 35
10
LISTE DE PIECES
Position Article Description
10
206.2… W.S37 / 19 x 50
12 260.5… M.S35 / 19 x 50
15
154.2700 Ecrou moleté
17
253.8000 HB4,5 commande manuelle de secours
239.2033 HB0 Vis de fermeture
160.2187 O-ring ID 18,72 x 2,62 (NBR)
18 160.2170 O-ring ID 17,17 x 1,78 (NBR)
50 160.2188 O-ring ID 18,77 x 1,78 (NBR)
160.6188 O-ring ID 18,77 x 1,78 (FKM)
60 160.2140 O-ring ID 14,00 x 1,78 (NBR)
160.6141 O-ring ID 14,00 x 1,78 (FKM)
70 049.3177 Bague d'appui rd 14,6 x 17,5 x 1,4
80 160.2120 O-ring ID 12,42 x 1,78 (NBR)
160.6124 O-ring ID 12,42 x 1,78 (FKM)
90 049.3166 Bague d'appui rd 13,1 x 16 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 19 19 2.3-672F
