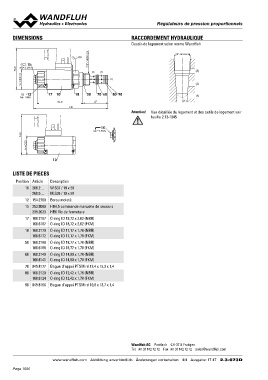

P. 1056
RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
DIMENSIONS RACCORDEMENT HYDRAULIQUE
Dessin de logement selon norme Wandfluh
7/8"-14 UNF-2B7/8"-14UNF-2A
s30
76.8 15 (3) (2) (3)
W = 37.2
MD= 5.5Nm (1) (2)
12 17 10 18 50 70 60 80 90 (1)
(1)
MD= 5Nm 86.8 140 47
Attention! Vue détaillée du logement et des outils de logement voir
feuille 2.13-1045
74.8 15
M = 35
MD= 9.5Nm
10
LISTE DE PIECES
Position Article Description
10
206.2… W.S37 / 19 x 50
12 260.5… M.S35 / 19 x 50
154.2700 Ecrou moleté
15 253.8000 HB4,5 commande manuelle de secours
239.2033 HB0 Vis de fermeture
17 160.2187 O-ring ID 18,72 x 2,62 (NBR)
160.6187 O-ring ID 18,72 x 2,62 (FKM)
18 160.2170 O-ring ID 17,17 x 1,78 (NBR)
160.6172 O-ring ID 17,17 x 1,78 (FKM)
50 160.2188 O-ring ID 18,77 x 1,78 (NBR)
160.6188 O-ring ID 18,77 x 1,78 (FKM)
60 160.2140 O-ring ID 14,00 x 1,78 (NBR)
160.6141 O-ring ID 14,00 x 1,78 (FKM)
70 049.8177 Bague d'appui PTSM rd 12,4 x 15,3 x 1,4
80 160.2120 O-ring ID 12,42 x 1,78 (NBR)
160.6124 O-ring ID 12,42 x 1,78 (FKM)
90 049.8166 Bague d'appui PTSM rd 10,8 x 13,7 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 17 47 2.3-673D
