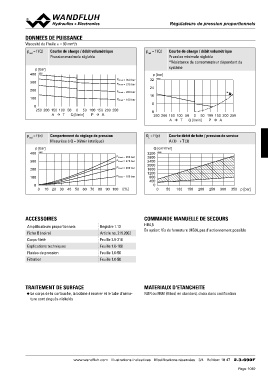

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable
*Résistance du consommateur dépendant du
p [bar] système
400 K0995
PN red = 350 bar p [bar]
300 PN red = 275 bar 32 K0996

200 PN red = 200 bar 24

∗ 

100 16

PN red = 100 bar

0 8
250 200 150 100 50 0 50 100 150 200 250
0
A  T Q [l/min] P  A 250 200 150 100 50 0 50 100 150 200 250

A  T Q [l/min] P  A

pred = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurées à Q = 0 l/min (statique) A (1) → T (3)

p [bar] Q [cm3/min]
400 K0997
PN red = 350 bar 3200 K0998
300 PN red = 275 bar 2800
PN red = 200 bar 2400
200 2000
PN red = 100 bar 1600
100 1200

0 800 50 100 150 200 250 300 350 p [bar]
0 10 20 30 40 50 60 70 80 90 100 l [%] 400

0

0

ACCESSOIRES Registre 1.13 COMMANDE MANUELLE DE SECOURS
Article no. 219.2002
Amplificateurs proportionnels Feuille 2.9-210 HB4,5
Fiche B (noire) Feuille 1.0-100
Corps fileté Feuille 1.0-50 En option: Vis de fermeture (HB0), pas d'actionnement possible
Explications techniques Feuille 1.0-50
Fluides de pression
Filtration

TRAITEMENT DE SURFACE MATERIAUX D'ETANCHEITE

◆ Le corps de la cartouche, la bobine à insérer et le tube d'arma- NBR ou FKM (Viton) en standard, choix dans codification

ture sont zingués-nickelés

www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 18 47 2.3-690F
