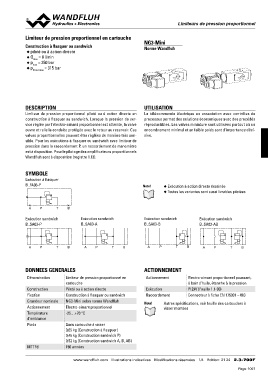

Limiteur de pression proportionnel en cartouche Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

Construction à flasquer ou sandwich NG3-Mini
◆ piloté ou à action directe
Norme Wandfluh

◆ QppmNmaraexxd==ma38x5=l0/m3b1ian5r bar
◆
◆

DESCRIPTION UTILISATION

Limiteur de pression proportionnel piloté ou é action directe en La télécommande électrique en association avec contrôles de
construction à flasquer ou sandwich. Lorsque la pression de ser- processus permet des solutions économiques avec des procédés
vice réglée par l'électro-aimant proportionnel est atteinte, la valve réproductibles. Les valves miniature sont utilisées partout où un
ouvre et relie la conduite protégée avec le retour au reservoir. Ces encombrement minimal et un faible poids sont d'importance déci-
valves proportionnelles peuvent être réglées de manière très sen- sive.
sible. Pour les exécutions à flasquer ou sandwich avec limiteur de
pression dans le raccordement P, un raccordement de manomètre
est à disposition. Pour le pilotage des amplificateurs proportionnels
Wandfluh sont à disposition (registre 1.13).

SYMBOLE Note! ◆ Exécution à action directe dessinée
◆ Toutes les variantes sont aussi livrables pilotées
Exécution à flasquer

B..FA03-P

AP T B

Exécution sandwich Exécution sandwich Exécution sandwich Exécution sandwich
B..SA03-P B..SA03-A B..SA03-B B..SA03-AB

AP TB AP TB AP TB AP TB

DONNEES GENERALES ACTIONNEMENT

Dénomination Limiteur de pression proportionnel en Actionnement Electro-aimant proportionnel poussant,
cartouche à bain d’huile, étanche à la pression
Construction Piloté ou é action directe Exécution
Fixation Construction à flasquer ou sandwich Raccordement PI29V (Feuille 1.1-90)
Grandeur nominale NG3-Mini selon norme Wandfluh
Actionnement Electro-aimant proportionnel Connecteur à fiche EN 175301 – 803
Température -25…+70 °C
d’ambiance Note! Autres spécifications, voir feuille des cartouches à
Poids Sans cartouche à visser visser montées
0,65 kg (Construction à flasquer)
MTTFd 0,45 kg (Construction sandwich P)
0,52 kg (Construction sandwich A, B, AB)
150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 24 2.3-700F
