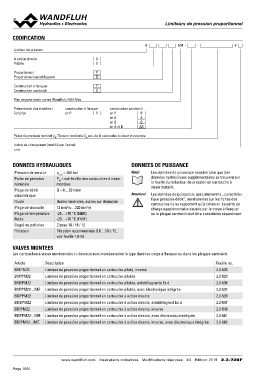

P. 1066
Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
CODIFICATION B A04 - - #
Limiteur de pression
A action directe D
Pilotée V
Proportionnel P
Proportionnel antidéflagrant B
Construction à flasquer F
Construction sandwich S
Plan de pose selon norme Wandfluh, NG4-Mini
Présentation des modèles / construction à flasquer construction sandwich
Fonction en P P
en P P
en A A
en B B
en A et B AB
Palier de pression nominal pN, Tension nominale UN etc. de la cartouche à visser incorporée
Indice de changement (modifié par l’usine)
2.3-720
DONNEES HYDRAULIQUES DONNEES DE PUISSANCE
Pression de service pmax = 400 bar Note! Les données de puissance exactes ainsi que des
PN = voir feuille des cartouches à visser données hydrauliques supplémentaires se trouvent sur
Palier de pression montées la feuille du réducteur de pression en cartouche à
nominale Q = 0…20 l/min visser installé.
Plage de débit Huiles minérales, autres sur demande Attention! Les données de puissance, spécialement la „caractéris-
volumétrique 12 mm2/s…320 mm2/s tique pression-débit“, mentionnées sur les fiches des
-25…+70 °C (NBR) cartouches ne se rapportent qu’à celles-ci. La perte de
Fluide -20…+70 °C (FKM) charge supplémentaire causée par le corps à flasquer
Classe 18 / 16 / 13 ou la plaque sandwich doit être considérée séparément.
Plage de viscosité Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
Plage de température
fluide
Degré de pollution
Filtration
VALVES MONTEES
Les cartouches à visser mentionnées ci-dessous sont montées selon le type dans les corps à flasquer ou dans les plaques sandwich.
Article Description Feuille no.
BVIPM22 Limiteur de pression proportionnel en cartouche piloté, inversé 2.3-528
BVPPM22 Limiteur de pression proportionnel en cartouche pilotée 2.3-529
BVBPM22 Limiteur de pression proportionnel en cartouche pilotée, antidéflagrante Ex d 2.3-536
BVPPM22-../ME Limiteur de pression proportionnel en cartouche pilotée, avec électronique intégrée 2.3-537
BDPPM22 Limiteur de pression proportionnel en cartouche à action directe 2.3-539
BDBPM22 Limiteur de pression proportionnel en cartouche à action directe, antidéflagrant Ex d 2.3-547
BDIPM22 Limiteur de pression proportionnel en cartouche à action directe, inverse 2.3-548
BDPPM22-../ME Limiteur de pression proportionnel en cartouche à action directe, avec électronique intégrée 2.3-561
BDIPM22-../ME Limiteur de pression proportionnel en cartouche à action directe, inverse, avec électronique intégrée 2.3-562
www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 21 11 2.3-720F
