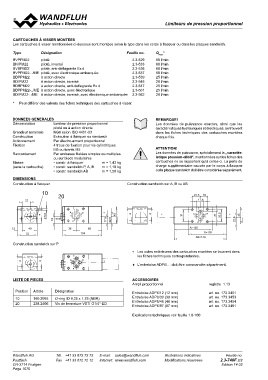

Limiteurs de
Limiteurs depprersesisoionnpproroppoortritoionnnelesl
CARTOUCHES À VISSER MONTEES
Les cartouches à visser mentionnées ci-dessous sont montées selon le type dans les corps à flasquer ou dans les plaques sandwich.
Type Désignation Feuille no. Qmax*
BVPPM22 piloté 2.3-529 60 l/min
2.3-533 60 l/min
BNIPM22 piloté, inversé 2.3-536 60 l/min
2.3-537 60 l/min
BVBPM22 piloté, anti-deflagrante Ex d 2.3-539 25 l/min
2.3-548 20 l/min
BVPPM22-../ME piloté, avec électronique embarquée 2.3-547 25 l/min
2.3-561 25 l/min
BDPPM22 à action directe 2.3-562 20 l/min
BDIPM22 à action directe, inversé
BDBPM22 à action directe, anti-deflagrante Ex d
BDPPM22-../ME à action directe, avec électronique
BDIPM22-../ME à action directe, inversé, avec électronique embarquée
* Peut différer des valeurs des fiches techniques des cartouches à visser.
DONNEES GENERALES REMARQUE!
Les données de puissance exactes, ainsi que les
Dénomination Limiteur de pression proportionnel caractér-istiques hydrauliques et électriques, se trouvent
dans les fiches techniques des cartouches montées
piloté ou à action directe chaque fois.
Grandeur nominale NG6 selon ISO 4401-03 ATTENTION!
Les données de puissance, spécialement la „caractér-
Construction Exécution à flasquer ou sandwich istique pression-débit“, mentionnées sur les fiches des
cartouches ne se rapportent qu’à celles-ci. La perte de
Actionnement Par électro-aimant proportionnel charge supplémentaire causée par le corps à flasquer
ou la plaque sandwich doit être considérée séparément.
Fixation 4 trous de fixation pour vis cylindriques
Construction sandwich sur A, B ou AB
M5 ou tirants M5
Raccordement Par embases filetées simples ou multiples
ou sur blocs modulaires
Masse: • constr. à flasquer m = 1,43 kg
(sans la cartouche) • constr. sandwich P, A, B m = 1,18 kg
• constr. sandwich AB m = 1,58 kg
DIMENSIONS
Construction à flasquer
10 20 21,5 19
17,8
22
T B ∗ T
A ∗ A
Ø 5,5
18
17,5
22,5
45
31
21
32,5
22,5
45
♦ ♦ ♦∗ B ∗
12 40 G1/4"
52
P 68 P
104
36 A=102
B=102
AB=140
Construction sandwich sur P
♦♦ T B ∗ Les cotes extérieures des cartouches montées se trouvent dans
A les fiches techniques correspondantes.
P ♦ L’entretoise ADP6/… doit être commandée séparément.
LISTE DE PIECES ACCESSOIRES
Ampli proportionnel
Position Article Désignation registre 1.13
Entretoise ADP6/12 (12 mm)
10 160.2093 O-ring ID 9,25 x 1,78 (NBR) Entretoise ADP6/30 (30 mm) art. no. 173.3451
20 238.2406 Vis de fermeture VSTI G1/4"-ED Entretoise ADP6/46 (46 mm) art. no. 173.3453
Entretoise ADP6/87 (87 mm) art. no. 173.3454
art. no. 173.3461
Explications techniques voir feuille 1.0-100
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.3-740F 2/2
CH-3714 Frutigen Edition 14 02
