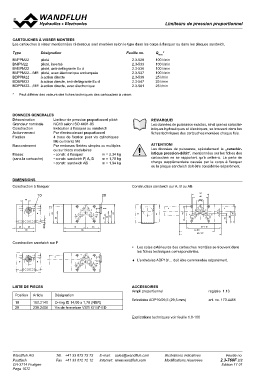

CARTOUCHES À VISSER MONTEES
Les cartouches à visser mentionnées ci-dessous sont montées selon le type dans les corps à flasquer ou dans les plaques sandwich.

Type Désignation Feuille no. Qmax*

BVPPM22 piloté 2.3-529 100 l/min
2.3-533 100 l/min
BNIPM22 piloté, inversé 2.3-536 100 l/min
2.3-537 100 l/min
BVBPM22 piloté, anti-deflagrante Ex d 2.3-539 25 l/min
2.3-547 25 l/min
BVPPM22-../ME piloté, avec électronique embarquée 2.3-561 25 l/min

BDPPM22 à action directe

BDBPM22 à action directe, anti-deflagrante Ex d

BDPPM22-../ME à action directe, avec électronique

* Peut différer des valeurs des fiches techniques des cartouches à visser.

DONNEES GENERALES

Dénomination Limiteur de pression proportionnel piloté REMARQUE!
Les données de puissance exactes, ainsi que les caractér-
Grandeur nominale NG10 selon ISO 4401-05 istiques hydrauliques et électriques, se trouvent dans les
fiches techniques des cartouches montées chaque fois.
Construction Exécution à flasquer ou sandwich
ATTENTION!
Actionnement Par électro-aimant proportionnel Les données de puissance, spécialement la „caractér-
istique pression-débit“, mentionnées sur les fiches des
Fixation 4 trous de fixation pour vis cylindriques cartouches ne se rapportent qu’à celles-ci. La perte de
charge supplémentaire causée par le corps à flasquer
M6 ou tirants M6 ou la plaque sandwich doit être considérée séparément.

Raccordement Par embases filetées simples ou multiples

ou sur blocs modulaires

Masse: • constr. à flasquer m = 2,34 kg

(sans la cartouche) • constr. sandwich P, A, B m = 1,70 kg

• constr. sandwich AB m = 1,94 kg

DIMENSIONS Construction sandwich sur A, B ou AB
Construction à flasquer
20 54
10 48
20,8
20
P P
∗ B
♦ A G1/4" ∗ A B ∗
T ♦♦ T To
Ø 6,5 To
60

38
30

38
41

60
46
26,5
30
38
60
30 40 70 45 B=1 10
70 115 A=110

Construction sandwich sur P ∗P AB=132

∗ AB ∗ Les cotes extérieures des cartouches montées se trouvent dans
♦♦ T To les fiches techniques correspondantes.

♦ L’entretoise ADP10/… doit être commandée séparément.

LISTE DE PIECES ACCESSOIRES
Ampli proportionnel
Position Article Désignation registre 1.13
Entretoise ADP10/29,5 (29,5 mm) art. no. 173.4456
10 160.2140 O-ring ID 14,00 x 1,78 (NBR)
20 238.2406 Vis de fermeture VSTI G1/4"-ED

Explications techniques voir feuille 1.0-100
