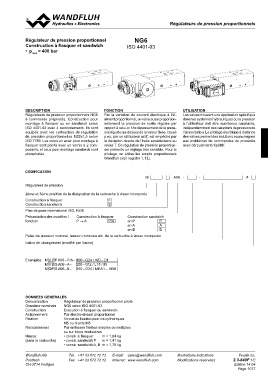

Régulateur de pression proportionnel NG6
Construction à flasquer et sandwich
• pmax = 400 bar ISO 4401-03
DESCRIPTION FONCTION UTILISATION
Régulateurs de pression proportionnels NG6 Par la variation du courant électrique à l’él- Les valves trouvent une application spécifique
à commande prépilotés. Construction pour aimant proportionnel, on varie aussi proportion- dans les systèmes hydrauliques où la pression
montage à flasquer ou en sandwich selon nellement la pression de sortie régulée par à l’utilisateur doit être maintenue constante,
ISO 4401-03 avec 4 raccordements. Ils sont rapport à celui-ci. Un dépassement de la press- indépendamment des variations de pression de
équipés avec les cartouches de régulation ion régulée au-dessus de la valeur fixée, causé l’alimentation. Le pilotage électrique à distance
de pression proportionnelles M22x1,5 selon p.ex. par un utilisateur actif, est empêché par des valves permet des solutions économiques
ISO 7789. Les corps en acier pour montage à la déviation directe de l’huile excédentaire au aux problèmes de commandes de procédés
flasquer sont peints avec un vernis à 2 com- retour T. Ce régulation de pression proportion- avec déroulement répétitif.
posants, et ceux pour montage sandwich sont nel présente un réglage très sensible. Pour le
phosphatés. pilotage, on utilise les amplis proportionnels
Wandfluh (voir registre 1.13).
CODIFICATION M A06 - - #
Régulateur de pression
2ème et 3ème position de la désignation de la cartouche à visser incorporée
Construction à flasquer F
Construction sandwich S
Plan de pose international ISO, NG6
Présentation des modèles / Construction à flasquer Construction sandwich
fonction
P→A P/A en P P
en A A
en B B
Palier de pression nominal, tension nominale etc. de la cartouche à visser incorporée
Indice de changement (modifié par l'usine)
Exemples: M V P F A06 – P/A– 100 – G24 / WD – D1
M V B S A06 –A– 200 – G12 / L15 / IN
M QP S A06–B – 350 – G24 / MEA1 – HB0
DONNEES GENERALES
Dénomination Régulateur de pression proportionnel piloté
Grandeur nominale NG6 selon ISO 4401-03
Construction Exécution à flasquer ou sandwich
Actionnement Par électro-aimant proportionnel
Fixation 4 trous de fixation pour vis cylindriques
M5 ou tirants M5
Raccordement Par embases filetées simples ou multiples
ou sur blocs modulaires
Masse: • constr. à flasquer m = 1,64 kg
(sans la cartouche) • constr. sandwich P m = 1,41 kg
• constr. sandwich A, B m = 1,78 kg
