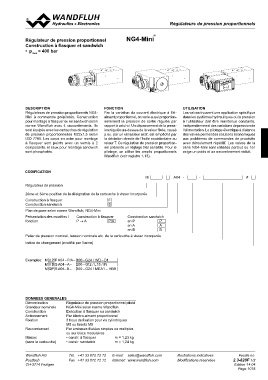

Régulateurs de
Régulateurs de pression proportionnels
Régulateur de pression proportionnel ®
Construction à flasquer et sandwich
• pmax = 400 bar NG4-Mini
DESCRIPTION FONCTION UTILISATION
Régulateurs de pression proportionnels NG4- Par la variation du courant électrique à l’él- Les valves trouvent une application spécifique
Mini à commande prépilotés. Construction aimant proportionnel, on varie aussi proportion- dans les systèmes hydrauliques où la pression
pour montage à flasquer ou en sandwich selon nellement la pression de sortie régulée par à l’utilisateur doit être maintenue constante,
norme Wandfluh avec 4 raccordements. Ils rapport à celui-ci. Un dépassement de la press- indépendamment des variations de pression de
sont équipés avec les cartouches de régulation ion régulée au-dessus de la valeur fixée, causé l’alimentation. Le pilotage électrique à distance
de pression proportionnelles M22x1,5 selon p.ex. par un utilisateur actif, est empêché par des valves permet des solutions économiques
ISO 7789. Les corps en acier pour montage la déviation directe de l’huile excédentaire au aux problèmes de commandes de procédés
à flasquer sont peints avec un vernis à 2 retour T. Ce régulation de pression proportion- avec déroulement répétitif. Les valves de la
composants, et ceux pour montage sandwich nel présente un réglage très sensible. Pour le série NG4-Mini sont utilisées partout où l’on
sont phosphatés. pilotage, on utilise les amplis proportionnels exige un poids et un encombrement réduit.
Wandfluh (voir registre 1.13).
CODIFICATION M A04 - - #
Régulateur de pression
2ème et 3ème position de la désignation de la cartouche à visser incorporée
Construction à flasquer F
Construction sandwich S
Plan de pose selon norme Wandfluh, NG4-Mini
Présentation des modèles / Construction à flasquer Construction sandwich
fonction
P→A P/A en P P
en A A
en B B
Palier de pression nominal, tension nominale etc. de la cartouche à visser incorporée
Indice de changement (modifié par l'usine)
Exemples: M V P F A04 – P/A– 100 – G24 / WD – D1
M V B S A04 –A– 200 – G12 / L15 / IN
M QP S A04–B – 350 – G24 / MEA1 – HB0
DONNEES GENERALES
Dénomination Régulateur de pression proportionnel piloté
Grandeur nominale NG4-Mini selon norme Wandfluh
Construction Exécution à flasquer ou sandwich
Actionnement Par électro-aimant proportionnel
Fixation 3 trous de fixation pour vis cylindriques
M5 ou tirants M5
Raccordement Par embases filetées simples ou multiples
ou sur blocs modulaires
Masse: • constr. à flasquer m = 1,23 kg
(sans la cartouche) • constr. sandwich m = 1,24 kg
Wandfluh AG Tél. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.3-820F 1/2
CH-3714 Frutigen Edition 14 04
