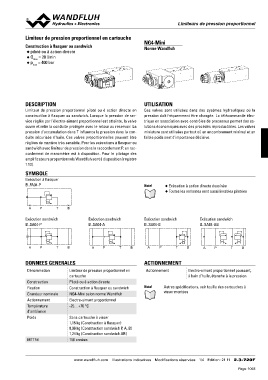

Limiteur de pression proportionnel en cartouche Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

Construction à flasquer ou sandwich NG4-Mini
◆ piloté ou à action directe
Norme Wandfluh

◆ Qpmmaaxx = 20 l/min
◆ = 400 bar

DESCRIPTION UTILISATION

Limiteur de pression proportionnel piloté ou é action directe en Ces valves sont utilisées dans des sysèmes hydrauliques où la
construction à flasquer ou sandwich. Lorsque la pression de ser- pression doit fréquemment être changée. La télécommande élec-
vice réglée par l'électro-aimant proportionnel est atteinte, la valve trique en association avec contrôles de processus permet des so-
ouvre et relie la conduite protégée avec le retour au reservoir. La lutions économiques avec des procédés réproductibles. Les valves
pression d'accumulation dans T influence la pression dans la con- miniature sont utilisées partout où un encombrement minimal et un
duite sécurisée d'huile. Ces valves proportionnelles peuvent être faible poids sont d'importance décisive.
réglées de manière très sensible. Pour les exécutions à flasquer ou
sandwich avec limiteur de pression dans le raccordement P, un rac- Note! ◆ Exécution à action directe dessinée
cordement de manomètre est à disposition. Pour le pilotage des ◆ Toutes les variantes sont aussi livrables pilotées
amplificateurs proportionnels Wandfluh sont à disposition (registre
1.13).

SYMBOLE

Exécution à flasquer
B..FA04-P

AP T B

Exécution sandwich Exécution sandwich Exécution sandwich Exécution sandwich
B..SA04-P B..SA04-A B..SA04-B B..SA04-AB

AP TB AP TB AP TB AP TB

DONNEES GENERALES ACTIONNEMENT

Dénomination Limiteur de pression proportionnel en Actionnement Electro-aimant proportionnel poussant,
cartouche à bain d’huile, étanche à la pression
Construction Piloté ou é action directe
Fixation Construction à flasquer ou sandwich Note! Autres spécifications, voir feuille des cartouches à
Grandeur nominale NG4-Mini selon norme Wandfluh visser montées
Actionnement Electro-aimant proportionnel
Température -25…+70 °C
d’ambiance
Poids Sans cartouche à visser
1,15 kg (Construction à flasquer)
MTTFd 0,96 kg (Construction sandwich P, A, B)
1,24 kg (Construction sandwich AB)
150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 11 2.3-720F
