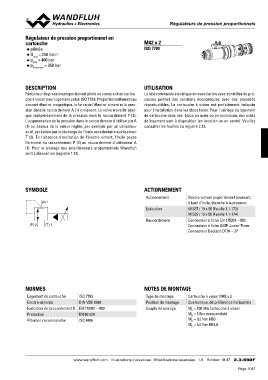

Régulateur de pression proportionnel en RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
cartouche
◆ pilotée M42 x 2

ISO 7789

◆ pQpmNmaraexxd==ma42x05=003bl5/am0ribnar
◆
◆

DESCRIPTION UTILISATION

Réducteur de pression proportionnel piloté en construction cartou- La télécommande électrique en association avec contrôles de pro-
che à visser pour logement selon ISO 7789. Proportionnellement au cessus permet des solutions économiques avec des procédés
courant électro-magnétique, la force de l'électro-aimant et la pres- réproductibles. La cartouche à visser est parfaitement indiquée
sion dans le raccordement A (1) croissent. La valve travaille pres- pour l'installation dans les blocs forés. Pour l'usinage du logement
que indépendamment de la pression dans le raccordement P (2). de cartouche dans des blocs en acier ou en aluminium, des outils
L'augmentation de la pression dans le raccordement d'utilisateur A de logement sont à disposition (en location ou en vente). Veuillez
(1) au dessus de la valeur réglée, par exemple par un utilisateur consulter les feuilles du registre 2.13.
actif, est évitée par la décharge de l'huile excédentaire au réservoir
T (3). En l'absence d'excitation de l'électro-aimant, l'huile passe
librement du raccordement P (2) au raccordement d'utilisateur A
(1). Pour le pilotage des amplificateurs proportionnels Wandfluh
sont à disposition (registre 1.13).

SYMBOLE ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(A) 1 Actionnement
W.S37 / 19 x 50 (Feuille 1.1-173)
Exécution M.S35 / 19 x 50 (Feuille 1.1-174)

Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
(P) 2 (T) 3 Connecteur Deutsch DT04 – 2P

NORMES NOTES DE MONTAGE

Logement de cartouche ISO 7789 Type de montage Cartouche à visser M42 x 2
Electro-aimants DIN VDE 0580 Position de montage Quelconque, de préférence horizontale
Exécution de raccordement D EN 175301 – 803 Couple de serrage MD = 100 Nm Cartouche à visser
Protection EN 60 529 MD = 5 Nm ecrou moleté
Filtration recommandée ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 18 47 2.3-690F
