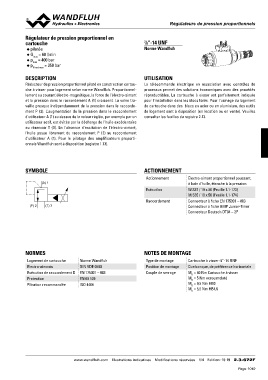

Régulateur de pression proportionnel en 7⁄8“-14 UNF
cartouche
◆ pilotée Norme Wandfluh
ppQmNmaraexxd==ma46x00=0l3/bm5a0irnbar
◆ UTILISATION
◆
◆ La télécommande électrique en association avec contrôles de
processus permet des solutions économiques avec des procédés
DESCRIPTION réproductibles. La cartouche à visser est parfaitement indiquée
pour l'installation dans les blocs forés. Pour l'usinage du logement
Réducteur de pression proportionnel piloté en construction cartou- de cartouche dans des blocs en acier ou en aluminium, des outils
che à visser pour logement selon norme Wandfluh. Proportionnel- de logement sont à disposition (en location ou en vente). Veuillez
lement au courant électro-magnétique, la force de l'électro-aimant consulter les feuilles du registre 2.13.
et la pression dans le raccordement A (1) croissent. La valve tra-
vaille presque indépendamment de la pression dans le raccorde-
ment P (2). L'augmentation de la pression dans le raccordement
d'utilisateur A (1) au dessus de la valeur réglée, par exemple par un
utilisateur actif, est évitée par la décharge de l'huile excédentaire
au réservoir T (3). En l'absence d'excitation de l'électro-aimant,
l'huile passe librement du raccordement P (2) au raccordement
d'utilisateur A (1). Pour le pilotage des amplificateurs proporti-
onnels Wandfluh sont à disposition (registre 1.13).

SYMBOLE ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(A) 1 Actionnement
W.S37 / 19 x 50 (Feuille 1.1-173)
Exécution M.S35 / 19 x 50 (Feuille 1.1-174)

Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
(P) 2 (T) 3 Connecteur Deutsch DT04 – 2P

NORMES NOTES DE MONTAGE

Logement de cartouche Norme Wandfluh Type de montage Cartouche à visser 7⁄8“-14 UNF
Electro-aimants DIN VDE 0580 Position de montage Quelconque, de préférence horizontale
Exécution de raccordement D EN 175301 – 803 Couple de serrage MD = 60 Nm Cartouche à visser
Protection EN 60 529 MD = 5 Nm ecrou moleté
Filtration recommandée ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5
