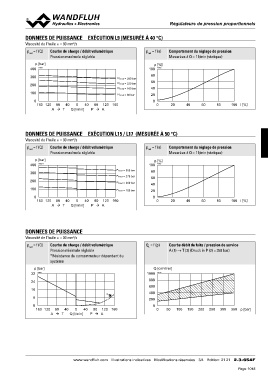

DONNEES DE PUISSANCE EXÉCUTION L9 (MESURÉE À 40 °C)

Viscosité de l'huile u = 30 mm2/s

pred = f (Q) Courbe de charge / débit volumétrique pred = f (n) Comportement du réglage de pression
Pression maximale réglable Mesurées à Q = 1 l/min (statique)

p [bar] p [%] 20 40 60 80 100 l [%]
400 K4107 100 K1005

300 PN red = 280 bar 80
200 PN red = 220 bar 60
100 PN red = 160 bar 40
20
PN red = 80 bar
0
0 0
160 120 80 40 0 40 80 120 160
A  T Q [l/min] P  A

DONNEES DE PUISSANCE EXÉCUTION L15 / L17 (MESURÉE À 50 °C)

Viscosité de l'huile u = 30 mm2/s

pred = f (Q) Courbe de charge / débit volumétrique pred = f (n) Comportement du réglage de pression
Pression maximale réglable Mesurées à Q = 1 l/min (statique)

p [bar] PN red = 350 bar p [%]
400 K0658_1 PN red = 275 bar 100 K1002
PN red = 200 bar
300 80
60
200 40
20
100 PN red = 100 bar
0
0 0 20 40 60 80 100 l [%]
160 120 80 40 0 40 80 120 160
A  T Q [l/min] P  A

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

pred = f (Q) Courbe de charge / débit volumétrique QL = f (p) Courbe débit de fuite / pression de service
Pression minimale réglable A (1) → T (3) (Druck in P (2) = 350 bar)
*Résistance du consommateur dépendant du
système

p [bar] Q [cm3/min]
32 K0659 1000 K0792

24 800
600
16 400
200
∗ 
0
8 0 50 100 150 200 250 300 350 p [bar]

0
160 120 80 40 0 40 80 120 160
A  T Q [l/min] P  A

www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 21 21 2.3-654F
