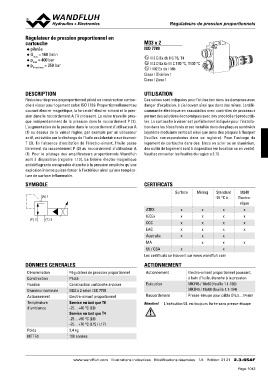

RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl

Régulateur de pression proportionnel en M33 x 2
cartouche
◆ pilotée ISO 7789
pQpmNmaraexxd==ma41x06=003bl5/am0ribnar
◆ x II 2 G Ex db IIC T6, T4
◆ x II 2 D Ex tb III C T80 °C, T130 °C
◆ x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

T(3) P(2) DESCRIPTION UTILISATION
78
Réducteur de pression proportionnel piloté en construction cartou- Ces valves sont indiquées pour l’utilisation dans les domaines avec
chAe(1à) visser pour logement selon ISO 7789. Proportionnellement au danger d’explosion, à ciel ouvert ainsi que dans des mines. La télé-
courant électro-magnétique, la force de l'électro-aimant et la pres- commande électrique en association avec contrôles de processus
sion dans le raccordement A (1) croissent. La valve travaille pres- permet des solutions économiques avec des procédés réproductib-
que indépendamment de la pression dans le raccordement P (2). les. La cartouche à visser est parfaitement indiquée pour l'installa-
L'augmentation de la pression dans le raccordement d'utilisateur A tion dans les blocs forés et est installée dans des plaques sandwich
(1) au dessus de la valeur réglée, par exemple par un utilisateur (système modulaire vertical) ainsi que dans des plaques à flasquer
actif, est évitée par la décharge de l'huile excédentaire au réservoir (feuilles correspondantes dans ce registre). Pour l'usinage du
T (3). En l'absence d'excitation de l'électro-aimant, l'huile passe logement de cartouche dans des blocs en acier ou en aluminium,
librement du raccordement P (2) au raccordement d'utilisateur A des outils de logement sont à disposition (en location ou en vente).
(1). Pour le pilotage des amplificateurs proportionnels Wandfluh Veuillez consulter les feuilles du registre 2.13.
sont à disposition (registre 1.13). La bobine électro-magnétique
antidéflagrante encapsulée étanche à la pression empêche qu'une CERTIFICATS Mining Standard M248
explosion interne puisse forcer à l'extérieur ainsi qu'une tempéra- -25 °C à… Electro-
ture de surface inflammable. Surface nique

SYMBOLE x
x
(A) 1 x
x
ATEX xxx
x
(P) 2 (T) 3 IECEx xxx

CCC x x x

EAC x x x

Australia xxx

MA x x

UL / CSA x x

Les certificats se trouvent sur www.wandfluh.com

DONNEES GENERALES ACTIONNEMENT

Dénomination Régulateur de pression proportionnel Actionnement Electro-aimant proportionnel poussant,
Construction à bain d’huile, étanche à la pression
Fixation Piloté Exécution
Grandeur nominale MKY45 / 18x60 (feuille 1.1-183)
Actionnement Construction cartouche à visser Raccordement MKU45 / 18x60 (feuille 1.1-184)
Température
d’ambiance M33 x 2 selon ISO 7789 Presse-étoupe pour câble Ø 6,5…14 mm

Poids Electro-aimant proportionnel Attention! L'exécution UL est toujours livrée sans presse-étoupe
MTTFd
Service en tant que T6
-25…+40 °C (L9)
Service en tant que T4
-25…+90 °C (L9)
-25…+70 °C (L15 / L17)

2,4 kg

150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 21 2.3-654F
