P. 1038
RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl

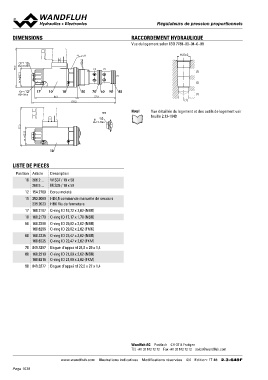

DIMENSIONS RACCORDEMENT HYDRAULIQUE
Vue du logement selon ISO 7789–33–04–0–98
s32 M33x2
15 M33x2 (3)
(2)
MD= 5.5Nm (1)
78.2 (1)
W = 37.1 (3) (2)
Vue détaillée du logement et des outils de logement voir
(1) feuille 2.13-1040
12 17 10 18 50 70 60 90 80
MD= 5Nm 86.1 77.9
170.2
HB0 Note!
15
MD= 9.5Nm
77.3
M = 35
10
LISTE DE PIECES
Position Article Description
10
206.2… W.S37 / 19 x 50
12 260.5… M.S35 / 19 x 50
15
154.2700 Ecrou moleté
17
253.8000 HB4,5 commande manuelle de secours
239.2033 HB0 Vis de fermeture
160.2187 O-ring ID 18,72 x 2,62 (NBR)
18 160.2170 O-ring ID 17,17 x 1,78 (NBR)
50 160.2298 O-ring ID 29,82 x 2,62 (NBR)
160.6296 O-ring ID 29,82 x 2,62 (FMK)
60 160.2235 O-ring ID 23,47 x 2,62 (NBR)
160.6235 O-ring ID 23,47 x 2,62 (FKM)
70 049.3297 Bague d'appui rd 24,5 x 29 x 1,4
80 160.2219 O-ring ID 21,89 x 2,62 (NBR)
160.6216 O-ring ID 21,89 x 2,62 (FKM)
90 049.3277 Bague d'appui rd 22,5 x 27 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 17 48 2.3-649F
