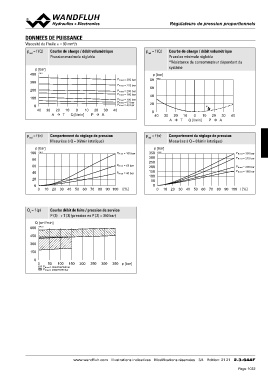

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable
*Résistance du consommateur dépendant du
p [bar] système
400 K1011
PN red = 350 bar p [bar]
300 PN red = 275 bar 80 K0809
PN red = 200 bar
200 PN red = 160 bar 60
PN red = 100 bar
100 PN red = 63 bar 40
PN red = 40 bar
0 20 ∗
40 30 20 10 0 10 20 30 40
A  T Q [l/min] P  A 0
40 30 20 10 0 10 20 30 40
A  T Q [l/min] P  A

pred = f (n) Comportement du réglage de pression pred = f (n) Comportement du réglage de pression
Mesurées à Q = 0 l/min (statique) Mesurées à Q = 0 l/min (statique)

p [bar] p [bar]
100 K1013
PN red = 100 bar 350 K1012 PN red = 350 bar

80 300 PN red = 275 bar
250
60 PN red = 63 bar
200 PN red = 200 bar

40 PN red = 40 bar 150 PN red = 160 bar

20 100

50

0 0
0 10 20 30 40 50 60 70 80 90 100 l [%] 0 10 20 30 40 50 60 70 80 90 100 l [%]

QL = f (p) Courbe débit de fuite / pression de service
P (2) → T (3) (pression en P (2) = 350 bar)

Q [cm3/min]
600 K0812_1

450

300

150

0 50 100 150 200 250 300 350 p [bar]
0
PN red = 40/63/100/160 bar
PN red = 200/275/350 bar
