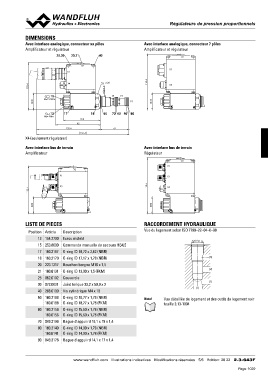

DIMENSIONS RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl

Avec interface analogique, connecteur xx pôles Avec interface analogique, connecteur 7 pôles
Amplificateur et régulateur
Amplificateur et régulateur
X2
25,30 20,21 40 X1

X2 X4
X1

100.4 X4 s30 118.4

M22x1.5

15 (3) (2)

35 MD= 5.5Nm (1) 35

12 17 18 50 70 60 90 80

MD= 5Nm 61

135.4 78.4
95
X4 (seulement régulateur)
196.4

Avec interface bus de terrain Avec interface bus de terrain
Amplificateur Régulateur

100.4 X2 X2118.4
X1 X1

X3 X3

X4

35 35

LISTE DE PIECES RACCORDEMENT HYDRAULIQUE

Position Article Description Vue du logement selon ISO 7789–22–04–0–98
12 154.2700 Ecrou moleté
15 253.8000 Commande manuelle de secours HB4,5 M22x1.5
17 160.2187 O-ring ID 18,72 x 2,62 (NBR)
18 160.2170 O-ring ID 17,17 x 1,78 (NBR) (3)
20 223.1317 Bouchon borgne M16 x 1,5
21 160.6131 O-ring ID 13,00 x 1,5 (FKM) (2)
25 062.0102 Couvercle
30 072.0021 Joint torique 33,2 x 59,9 x 2 (1)
40 208.0100 Vis cylindrique M4 x 10 (1)

50 160.2188 O-ring ID 18,77 x 1,78 (NBR) Note! Vue détaillée du logement et des outils de logement voir
160.6188 O-ring ID 18,77 x 1,78 (FKM) feuille 2.13-1004

60 160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM)

70 049.3196 Bague d'appui rd 16,1 x 19 x 1,4

80 160.2140 O-ring ID 14,00 x 1,78 (NBR)
160.6141 O-ring ID 14,00 x 1,78 (FKM)

90 049.3176 Bague d'appui rd 14,1 x 17 x 1,4

www.wandfluh.com Illustrations indicatives Modifications réservées 5/6 Edition: 20 22 2.3-643F
