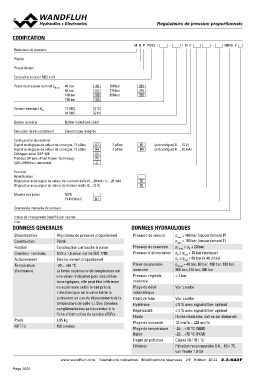

CODIFICATION M Q P PM22 - - / M E - HB4,5 #

Réducteur de pression

Pilotée

Proportionnel

Cartouche à visser M22 x 1,5

Palier de pression nominal pN red 40 bar 40 200 bar 200
63 bar 63 275 bar 275
100 bar 100 350 bar 350
160 bar 160

Tension nominale UN 12 VDC G12
24 VDC G24

Bobine à insérer Boîtier métallique carré

Exécution de raccordement Electronique intégrée

Configuration du matériel A1 7 pôles D1 (préconfiguré 0 … 10 V)
Signal analogique de valeur de consigne, 12 pôles A4 7 pôles D4 (préconfiguré 4 … 20 mA)
Signal analogique de valeur de consigne, 12 pôles C1
CANopen selon DSP-408 P1
Profibus DP selon Fluid Power Technology J1
CAN J1939 (sur demande)

Fonction R1
Amplificateur R2
Régulateur avec signal de valeur de courant réelle (0…20 mA / 4… 20 mA)
Régulateur avec signal de valeur de tension réelle (0…10 V)

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours

Indice de changement (modifié par l’usine) DONNEES HYDRAULIQUES

2.3-643

DONNEES GENERALES

Dénomination Régulateur de pression proportionnel Pression de service pmax = 400 bar (raccordement P)
Construction pmax = 100 bar (raccordement T)
Fixation Piloté Pression du reservoir pT max = pP + 20 bar
Grandeur nominale Pression d'alimentation pP ≥ pred + 10 bar (statique)
Actionnement Construction cartouche à visser pP ≥ pred + 80 bar (à 40 l/min)
Température Palier de pression pN red = 40 bar, 63 bar, 100 bar, 160 bar,
d’ambiance M22 x 1,5 selon norme ISO 7789 nominale 200 bar, 275 bar, 350 bar
Pression réglable < 1 bar
Poids Electro-aimant proportionnel minimale
MTTFd Plage de débit Voir courbe
-20…+65 °C volumétrique
La limite supérieure de température est Débit de fuite Voir courbe
une valeur indicative pour des utilisa- Hystérèse ≤ 5 % avec signal dither optimal
tions typiques, elle peut être inférieure Répétabilité ≤ 3 % avec signal dither optimal
ou supérieure selon le cas précis. Fluide Huiles minérales, autres sur demande
L'électronique de la valve limite la Plage de viscosité 12 mm2/s…320 mm2/s
puissance en cas de dépassement de la Plage de température -25…+70 °C (NBR)
température de celle-ci. Des données fluide -20…+70 °C (FKM)
complémentaires se trouventen à la Degré de pollution Classe 18 / 16 / 13
fiche d'instruction de service «DSV». Filtration Filtration recommandée ß 6…10 ≥ 75,
voir feuille 1.0-50
1,05 kg

150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 2/6 Edition: 20 22 2.3-643F
