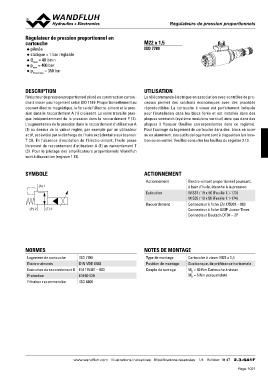

Régulateur de pression proportionnel en RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
cartouche
◆ pilotée M22 x 1,5

ISO 7789

◆ statique < 1 bar réglable
QppmNmaraexxd==ma44x00=0l3/bm5a0irnbar
◆
◆
◆

DESCRIPTION UTILISATION

Réducteur de pression proportionnel piloté en construction cartou- La télécommande électrique en association avec contrôles de pro-
che à visser pour logement selon ISO 7789. Proportionnellement au cessus permet des solutions économiques avec des procédés
courant électro-magnétique, la force de l'électro-aimant et la pres- réproductibles. La cartouche à visser est parfaitement indiquée
sion dans le raccordement A (1) croissent. La valve travaille pres- pour l'installation dans les blocs forés et est installée dans des
que indépendamment de la pression dans le raccordement P (2). plaques sandwich (système modulaire vertical) ainsi que dans des
L'augmentation de la pression dans le raccordement d'utilisateur A plaques à flasquer (feuilles correspondantes dans ce registre).
(1) au dessus de la valeur réglée, par exemple par un utilisateur Pour l'usinage du logement de cartouche dans des blocs en acier
actif, est évitée par la décharge de l'huile excédentaire au réservoir ou en aluminium, des outils de logement sont à disposition (en loca-
T (3). En l'absence d'excitation de l'électro-aimant, l'huile passe tion ou en vente). Veuillez consulter les feuilles du registre 2.13.
librement du raccordement d'utilisateur A (1) au raccordement T
(3). Pour le pilotage des amplificateurs proportionnels Wandfluh
sont à disposition (registre 1.13).

SYMBOLE ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(A) 1 Actionnement
W.S37 / 19 x 50 (Feuille 1.1-173)
Exécution M.S35 / 19 x 50 (Feuille 1.1-174)

Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
(P) 2 (T) 3 Connecteur Deutsch DT04 – 2P

NORMES NOTES DE MONTAGE

Logement de cartouche ISO 7789 Type de montage Cartouche à visser M22 x 1,5
Electro-aimants DIN VDE 0580 Position de montage Quelconque, de préférence horizontale
Exécution de raccordement D EN 175301 – 803 Couple de serrage MD = 60 Nm Cartouche à visser
Protection EN 60 529 MD = 5 Nm ecrou moleté
Filtration recommandée ISO 4406

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 18 47 2.3-641F
