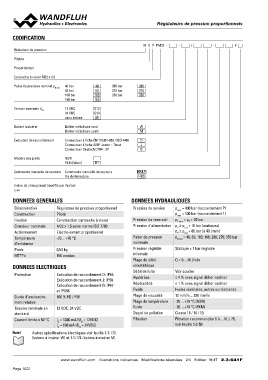

CODIFICATION M Q P PM22 - - / - #

Réducteur de pression

Pilotée

Proportionnel

Cartouche à visser M22 x 1,5

Palier de pression nominal pN red 40 bar 40 200 bar 200
63 bar 63 275 bar 275
100 bar 100 350 bar 350
160 bar 160

Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5

Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior - Timer J
Connecteur Deutsch DT04 - 2P G

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours Commande manuelle de secours HB4,5
Vis de fermeture HB0

Indice de changement (modifié par l’usine)

2.3-641

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Régulateur de pression proportionnel Pression de service pmax = 400 bar (raccordement P)
Construction Piloté pmax = 100 bar (raccordement T)
Fixation Construction cartouche à visser Pression du reservoir pT max = pP + 20 bar
Grandeur nominale M22 x 1,5 selon norme ISO 7789 Pression d'alimentation pP ≥ pred + 10 bar (statiques)
Actionnement Electro-aimant proportionnel pP ≥ pred + 80 bar (à 40 l/min)
Température -25…+70 °C Palier de pression pN red = 40; 63; 100; 160; 200; 275; 350 bar
d’ambiance nominale
Poids 0,53 kg Pression réglable Statique < 1 bar réglable
MTTFd 150 années minimale
Plage de débit Q = 0…40 l/min
DONNEES ELECTRIQUES volumétrique
Débit de fuite Voir courbe
Protection Exécution de raccordement D: IP65 Hystérèse ≤ 4 % avec signal dither optimal
Répétabilité ≤ 1 % avec signal dither optimal
Exécution de raccordement J: IP66 Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
Exécution de raccordement G: IP67 Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
et IP69K Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
Durée d’enclenche- 100 % ED / FM voir feuille 1.0-50

ment relative

Tension nominale en 12 VDC, 24 VDC

standard

Courant limite à 50 °C IG = 1360 mA (UN = 12VDC)
IG = 680 mA (UN = 24VDC)

Note! Autres spécifications électriques voir feuille 1.1-173
(bobine à insérer W) et 1.1-174 (bobine à insérer M)

www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 18 47 2.3-641F
