Limiteurs de
Régulateurs de pression proportionnels

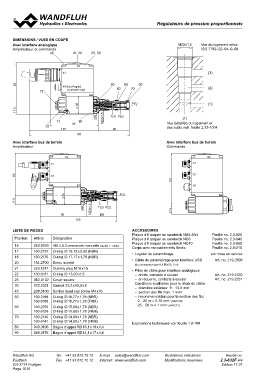

DIMENSIONS / VUES EN COUPE M22x1,5 Vue du logement selon
ISO 7789–22–04–0–98
Avec interface analogique
Amplificateur et commande 21, 22 25, 30

40

X2 (3)
X1
(2)
X4 (Nur Regler)
(1)
15 (controller only)
17.5 83 50 80 90 (1)
35 Vue détaillée du logement et
60 70 des outils voir feuille 2.13-1004
s30
M22x1.5 A(1) Avec interface bus de terrain
17 18 T(3) P(2) Commande
20
95 60 X2
135 195 X1

Avec interface bus de terrain X3
Amplificateur
X4
X2
X1

17.5 83 X3
35
A(1) 17.5 101
s30
M22x1.5 T(3) P(2)
90 60
150

LISTE DE PIECES ACCESSOIRES
Plaque à fl asquer ou sandwich NG4-Mini
Position Article Désignation Plaque à fl asquer ou sandwich NG6 Feuille no. 2.3-820
Plaque à fl asquer ou sandwich NG10 Feuille no. 2.3-840
15 253.8000 HB 4,5 Commande manuelle (feuille 1.1-300) Corps avec raccordements filetés Feuille no. 2.3-860
Feuille no. 2.9-210
17 160.2187 O-ring ID 18,72 x 2,62 (NBR) • Logiciel de paramétrage voir mise en service

18 160.2170 O-ring ID 17,1A7(x11),78 (NBR) • Câble de paramétrage pour interface USB Art. no. 219.2896

20 154.2700 Ecrou moleté (du connecteur type A à Mini B, 3 m) Art. no. 219.2330
Art. no. 219.2331
21 223.1317 Dummy plug M16 x1,5 • Prise de câble pour interface analogique:
– droite, contacts à souder
22 160.6131 O-ring ID 13,00 x1,5 – en équerre, contacts à souder
Conditions auxiliaires pour le choix du câble:
25 062.0102 Cover square – diamètre extérieur 9…10,5 mm
– section des fils max. 1 mm2
30 072.0021 Gasket 33,2 x 59,9 x 2 – recomma ndation pour la section des fils:
0…25 m = 0,75 mm2 (AWG18)
40 208.0100 SPo(c2k)et head cap sTc(r3e)w M4 x10 25…50 m = 1 mm2 (AWG17)

50 160.2188 O-ring ID 18,77 x 1,78 (NBR) Explications techniques voir feuille 1.0-100
160.6188 O-ring ID 18,77 x 1,78 (FKM)

60 160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM)

70 160.2140 O-ring ID 14,00 x 1,78 (NBR)
160.6141 O-ring ID 14,00 x 1,78 (FKM)

80 049.3196 Bague d‘appui RD 16,1 x 19 x 1,4

90 049.3176 Bague d‘appui RD 14,1 x 17 x 1,4

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Illustrations indicatives Feuille no.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Modifications réservées 2.3-632F 4/4
CH-3714 Frutigen Edition 17 01
