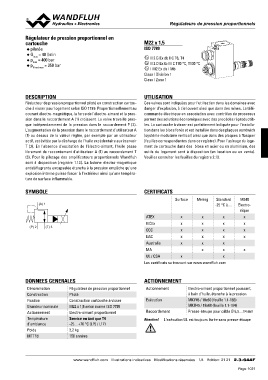

Régulateur de pression proportionnel en RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
cartouche
◆ pilotée M22 x 1,5
pQpNmmaraexxd==ma44x00=0l3/bm5a0irnbar
◆ ISO 7789
◆
◆ x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Réducteur de pression proportionnel piloté en construction cartou- Ces valves sont indiquées pour l’utilisation dans les domaines avec
che à visser pour logement selon ISO 7789. Proportionnellement au danger d’explosion, à ciel ouvert ainsi que dans des mines. La télé-
courant électro-magnétique, la force de l'électro-aimant et la pres- commande électrique en association avec contrôles de processus
sion dans le raccordement A (1) croissent. La valve travaille pres- permet des solutions économiques avec des procédés réproductib-
que indépendamment de la pression dans le raccordement P (2). les. La cartouche à visser est parfaitement indiquée pour l'installa-
L'augmentation de la pression dans le raccordement d'utilisateur A tion dans les blocs forés et est installée dans des plaques sandwich
(1) au dessus de la valeur réglée, par exemple par un utilisateur (système modulaire vertical) ainsi que dans des plaques à flasquer
actif, est évitée par la décharge de l'huile excédentaire au réservoir (feuilles correspondantes dans ce registre). Pour l'usinage du loge-
T (3). En l'absence d'excitation de l'électro-aimant, l'huile passe ment de cartouche dans des blocs en acier ou en aluminium, des
librement du raccordement d'utilisateur A (1) au raccordement T outils de logement sont à disposition (en location ou en vente).
(3). Pour le pilotage des amplificateurs proportionnels Wandfluh Veuillez consulter les feuilles du registre 2.13.
sont à disposition (registre 1.13). La bobine électro-magnétique
antidéflagrante encapsulée étanche à la pression empêche qu'une
explosion interne puisse forcer à l'extérieur ainsi qu'une tempéra-
ture de surface inflammable.

SYMBOLE CERTIFICATS Mining Standard M248
-25 °C à… Electro-
(A) 1 Surface nique

ATEX xxx x
x
(P) 2 (T) 3 IECEx xxx x
x
CCC x x x
x
EAC x x x

Australia xxx

MA x x

UL / CSA x x

Les certificats se trouvent sur www.wandfluh.com

DONNEES GENERALES ACTIONNEMENT

Dénomination Régulateur de pression proportionnel Actionnement Electro-aimant proportionnel poussant,
Construction Piloté à bain d’huile, étanche à la pression
Fixation Construction cartouche à visser Exécution
Grandeur nominale M22 x 1,5 selon norme ISO 7789 MKY45 / 18x60 (feuille 1.1-183)
Actionnement Electro-aimant proportionnel Raccordement MKU45 / 18x60 (feuille 1.1-184)
Température Service en tant que T4
d’ambiance -25…+70 °C (L15 / L17) Presse-étoupe pour câble Ø 6,5…14 mm
Poids 2,2 kg
MTTFd 150 années Attention! L'exécution UL est toujours livrée sans presse-étoupe

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 21 2.3-644F
