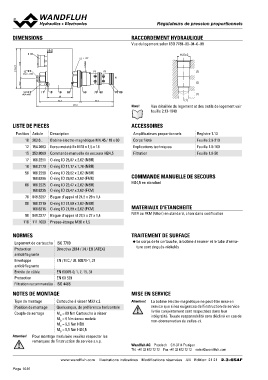

RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl

DIMENSIONS                                                                      RACCORDEMENT HYDRAULIQUE

                                                                                Vue du logement selon ISO 7789–33–04–0–98

            110                                                                                  M33x2

                                                           s32

93.3                                                       M33x2
      70.8
                 15
                                                                  (3) (2)                                                                       (3)
            MD= 5.5Nm
                                                                                                                                                (2)
                                                                           (1)
                                                                                                                                                (1)
22.5                                                                                                                               (1)

                 12    17 18  10 18                        50     70 60    90 80               Vue détaillée du logement et des outils de logement voir
                                                                                               feuille 2.13-1040
            MD= 9Nm            60                                 77.9                  Note!
                              96.4

                                                    181.2

LISTE DE PIECES                                                                 ACCESSOIRES

Position Article            Description                                          Amplificateurs proportionnels  Registre 1.13
       10 263.6...          Bobine électro-magnétique MK.45 / 18 x 60            Corps fileté                   Feuille 2.9-210
                                                                                 Explications techniques        Feuille 1.0-100
            12 154.2603     Ecrou moleté Ex M18 x 1,5 x 18                       Filtration                     Feuille 1.0-50
            15 253.8000     Commande manuelle de secours HB4,5
            17 160.2251     O-ring ID 25,07 x 2,62 (NBR)                        COMMANDE MANUELLE DE SECOURS
            18 160.2170     O-ring ID 17,17 x 1,78 (NBR)
            50 160.2298     O-ring ID 29,82 x 2,62 (NBR)                        HB4,5 en standard
                            O-ring ID 29,82 x 2,62 (FMK)
                 160.6296

            60 160.2235 O-ring ID 23,47 x 2,62 (NBR)
                 160.6235 O-ring ID 23,47 x 2,62 (FKM)

             70 049.3297    Bague d'appui rd 24,5 x 29 x 1,4                    MATERIAUX D'ETANCHEITE

             80 160.2219    O-ring ID 21,89 x 2,62 (NBR)                        NBR ou FKM (Viton) en standard, choix dans codification
                  160.6216  O-ring ID 21,89 x 2,62 (FKM)

             90 049.3277    Bague d'appui rd 22,5 x 27 x 1,4

            110 111.1080    Presse-étoupe M20 x 1,5

NORMES                                                                          TRAITEMENT DE SURFACE

Logement de cartouche         ISO 7789                                          ◆ Le corps de la cartouche, la bobine à insérer et le tube d'arma-
                              Directive 2014 / 34 / EU (ATEX)
Protection                                                                         ture sont zingués-nickelés
antidéflagrante               EN / IEC / UL 60079-1, 31

Enveloppe                     EN 60079-0, 1, 7, 15, 31
antidéflagrante               EN 60 529
                              ISO 4406
Entrée de câble

Protection

Filtration recommandée

NOTES DE MONTAGE                                                                MISE EN SERVICE

Type de montage               Cartouche à visser M33 x 2                        Attention!     La bobine électro-magnétique ne peut être mise en
                                                                                               service que si les exigences de l’instruction de service
Position de montage Quelconque, de préférence horizontale                                      livrée conjointement sont respectées dans leur
                                                                                               intégralité. Touute responsabilité sera décliné en cas de
Couple de serrage             MD = 80 Nm Cartouche à visser                                    non-oberservation de celles-ci.
                              MD = 9 Nm écrou moleté
                              MD = 9,5 Nm HB0
                              MD = 5,5 Nm HB4,5

Attention! Pour montage modulaire veuillez respecter les
                     remarques de l’instruction de service s.v.p.
                                                                                Wandfluh AG Postfach CH-3714 Frutigen
                                                                                Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

                              www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 21 21 2.3-654F
