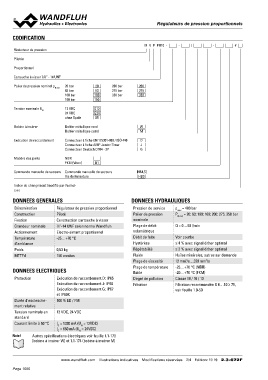

CODIFICATION M V P PU10 - - / - #

Réducteur de pression

Pilotée

Proportionnel

Cartouche à visser 7/8“ - 14 UNF

Palier de pression nominal pN red 20 bar 20 200 bar 200
63 bar 63 275 bar 275
100 bar 100 350 bar 350
160 bar 160

Tension nominale UN 12 VDC G12
24 VDC G24
ohne Spule X5

Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 440 D
Connecteur à fiche AMP Junior-Timer J
Connecteur Deutsch DT04 - 2P G

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours Commande manuelle de secours HB4,5
Vis de fermeture HB0

Indice de changement (modifié par l’usine)

2.3-672

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Régulateur de pression proportionnel Pression de service pmax = 400 bar
Construction Piloté Palier de pression PN red = 20; 63; 100; 160; 200; 275; 350 bar
Fixation Construction cartouche à visser nominale
Grandeur nominale 7⁄8“-14 UNF selon norme Wandfluh Plage de débit Q = 0…60 l/min
Actionnement Electro-aimant proportionnel volumétrique
Température -25…+70 °C Débit de fuite Voir courbe
d’ambiance Hystérèse ≤ 4 % avec signal dither optimal
Poids 0,53 kg Répétabilité ≤ 2 % avec signal dither optimal
MTTFd 150 années Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
DONNEES ELECTRIQUES Plage de température -25…+70 °C (NBR)
fluide -20…+70 °C (FKM)
Protection Exécution de raccordement D: IP65 Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
Exécution de raccordement J: IP66 voir feuille 1.0-50

Exécution de raccordement G: IP67

et IP69K

Durée d’enclenche- 100 % ED / FM

ment relative

Tension nominale en 12 VDC, 24 VDC

standard

Courant limite à 50 °C IG = 1320 mA (UN = 12VDC)
IG = 660 mA (UN = 24VDC)

Note! Autres spécifications électriques voir feuille 1.1-173
(bobine à insérer W) et 1.1-174 (bobine à insérer M)
