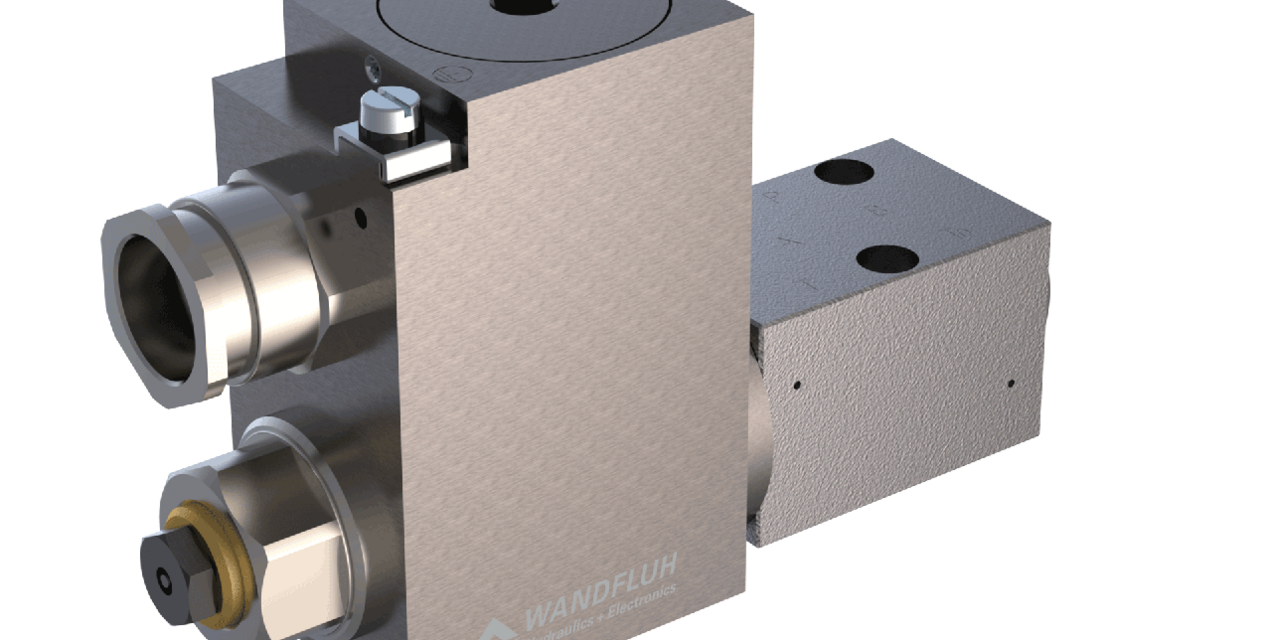

Magnetschieberventil Ex-Schutz Ex d II C
Beschreibung
Direktgesteuertes magnetbetätigtes Schieberventil mit 4 Anschlüssen in 5-Kammer-System. Bei stromlosen Magneten wird der Kolben durch die Feder in der Mittelstellung (4/3) gehalten oder in die Grundstellung (4/2) zurückgeschaltet. Beim Impulsschieber (4/2) wird der Kolben durch die Rastung in der betreffenden Schaltstellung gehalten. Die druckfest gekapselte Ex-Schutz-Magnetspule verhindert ein Entweichen einer Explosion im Innern nach draussen sowie eine zündfähige Oberflächentemperatur.
Anwendung
Diese Ventile sind geeignet für die Anwendung in explosionsgefährdeten Bereichen, über Tage und auch im Bergbau. Schieberventile werden hauptsächlich zur Steuerung der Bewegungsrichtung und zum Halten von Hydraulikzylindern und Motoren eingesetzt. Die Bewegungsrichtung wird durch die Stellung des Ventilkolbens und dessen Sinnbild bestimmt. Miniaturventile werden eingesetzt, wo geringe Baugrösse und kleines Gewicht von entscheidender Bedeutung sind.
Kernfakten
Magnetschieberventil
- Flanschbauart
- 4/2-Wege Impulsausführung gerastet
- 4/3-Wege mit federzentrierter Mittelstellung
- 4/2-Wege mit Federrückstellung
- Qmax = 30 l/min
- pmax = 350 bar
Kontaktieren Sie uns jetzt
Haben Sie Fragen zu diesem Produkt oder benötigen Sie Unterstützung bei der Suche nach der optimalen Lösung für Ihr Projekt? Unser Netzwerk erfahrener Vertriebsexperten steht Ihnen gerne zur Seite – persönlich, kompetent und in Ihrer Nähe.
Zum VertriebsnetzZubehör
Optionen
Zertifikate
Begleitdokumente
MKY45 operating instructions declaration of conformity AUS 990_8003
Type: PDF
Größe: 697 KB
