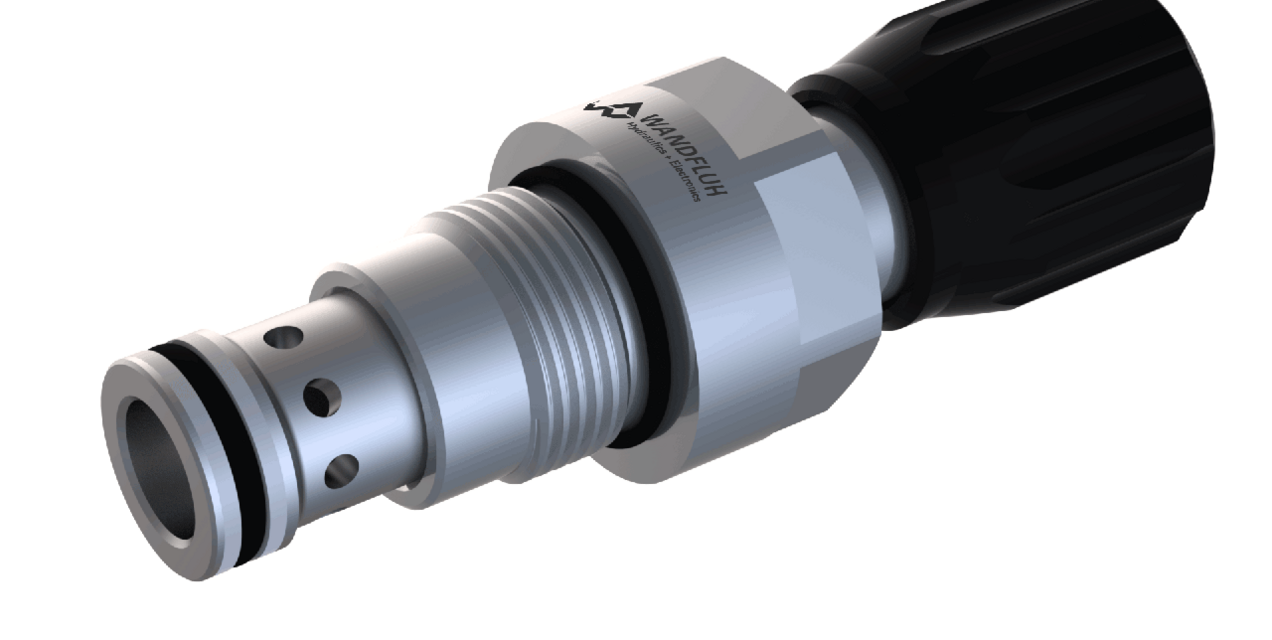

Druckbegrenzungspatrone direktgesteuert
Beschreibung
Direktgesteuertes Druckbegrenzungsventil in Schraubpatronenbauart mit Gewinde M22x1,5 für Senkung nach ISO 7789. Lieferbar ist das Ventil in 2 verschiedenen Verstellarten: Schlüsselverstellung «S» und Drehknopfverstellung «D». Zur Schlüsselverstellung «S» ist zusätzlich eine Abdeckhaube lieferbar, siehe Datenblatt 2.0-50. Standardmässig ist eine Nenndruckstufe verfügbar: 32 bar. Der Patronenkörper aus Stahl ist verzinkt und dadurch rostgeschützt.
Anwendung
Für Hydrauliksysteme mit niedrigen Betriebsdrücken und hohen Volumenströmen zur Begrenzung des Betriebsdruckes durch Abströmen des Öls von der abgesicherten Leitung P (1) zum Ausgang/Tankleitung T (2). Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcken und wird in Sandwichplatten (Höhenverkettung) und Flanschventilen der Wandfluh-Hydraulik NG4, NG6 und NG10 als Funktionsteil eingebaut (Bitte separate Datenblätter in Register 2.1 beachten). Zur Fabrikation der Patronen-Aufnahmebohrungen in Stahl- und Alu-Blöcken stehen Ihnen Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie dazu Datenblätter in Register 2.13. Achtung: Dürfen nicht in Anwendungen mit periodisch wechselnder Strömungsrichtung eingesetzt werden.
Kernfakten
Druckbegrenzungsventil
Schraubpatronen-Bauart
- Direktgesteuert
- Qmax = 100 l/min
- pmax = 100 bar
- pN max = 32 bar
