Druckbegrenzung Flansch und Sandwich vor- /direktgesteuert
Beschreibung

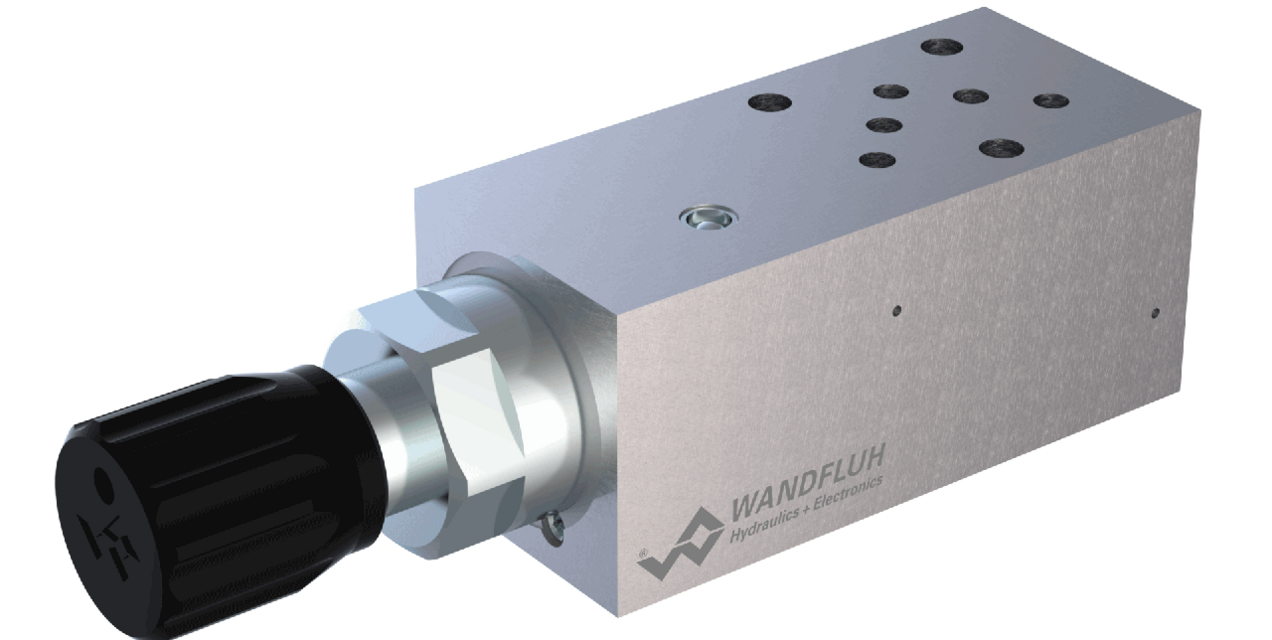

Vor- oder direktgesteuertes Druckbegrenzungsventil in Flansch- oder Sandwichbauart. Bei Erreichen des eingestellten Betriebsdrucks öffnet der Hauptkolben und verbindet die abgesicherte Leitung mit dem Rücklauf zum Tank. Bei Flansch- und Sandwichausführungen mit Druckbegrenzung in Anschluss P ist ein Manometeranschluss vorhanden.
Anwendung
Zur Begrenzung des Betriebsdruckes in Hydrauliksystemen durch Abströmen des Öls von der abgesicherten Ölleitung P (1), A (2), B (3) zum Ausgang / Tankleitung T (4). Miniaturventile werden eingesetzt, wo geringe Baugrösse und kleines Gewicht von entscheidender Bedeutung sind.
Kernfakten
Druckbegrenzungsventil
Flansch- oder Sandwichbauart
- vorgesteuert oder direktgesteuert
- pmax = 400 bar
- pN max = 350 bar
- Qmax = 30 l/min
