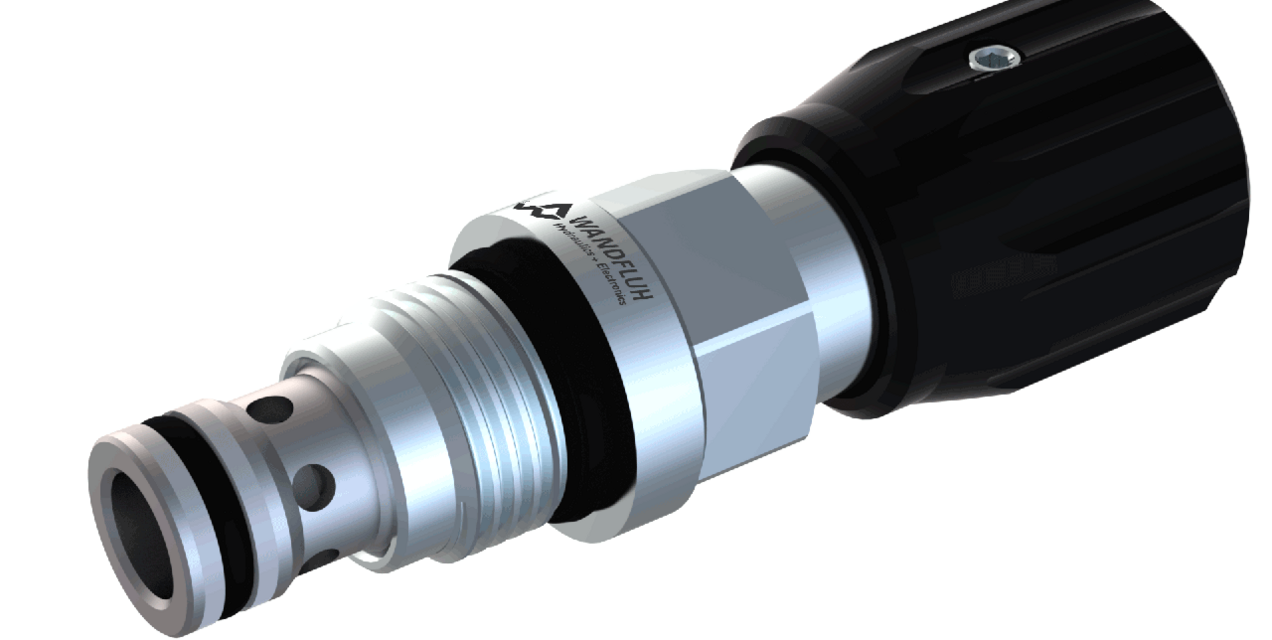

Limiteur de pression en cartouche piloté
Description
Limiteur de pression piloté en construction cartouche à visser pour logement selon ISO 7789. Elevés capacité de passage grâce, réglable d'une manière très sensible. Si la pression en P (1) dépasse la valeur réglée de la valve, la pression excédentaire est dechargée à T (2). A commutation rapide avec faible hystérèse et stabilité excellente sur toute la plage de débit. Le petit jeu du tiroir en acier trempé assure un faible débit de fuite.
Application
Les valves sont utilisée pour la limitation de la pression de service dans le système hydraulique. La cartouche à visser est parfaitement indiquée pour l'installation dans les blocs forés et est installée dans des plaques sandwich (système modulaire vertical) ainsi que dans des plaques à flasquer (feuilles correspondantes dans ce registre). Pour l'usinage du logement de cartouche dans des blocs en acier ou en aluminium, des outils de logement sont à disposition (en location ou en vente). Veuillez consulter les feuilles du registre 2.13.
Points clés
Limiteur de pression en cartouche
- pilotée
- pmax = 400 bar
- pN max = 350 bar
- Qmax = 25 l/min
