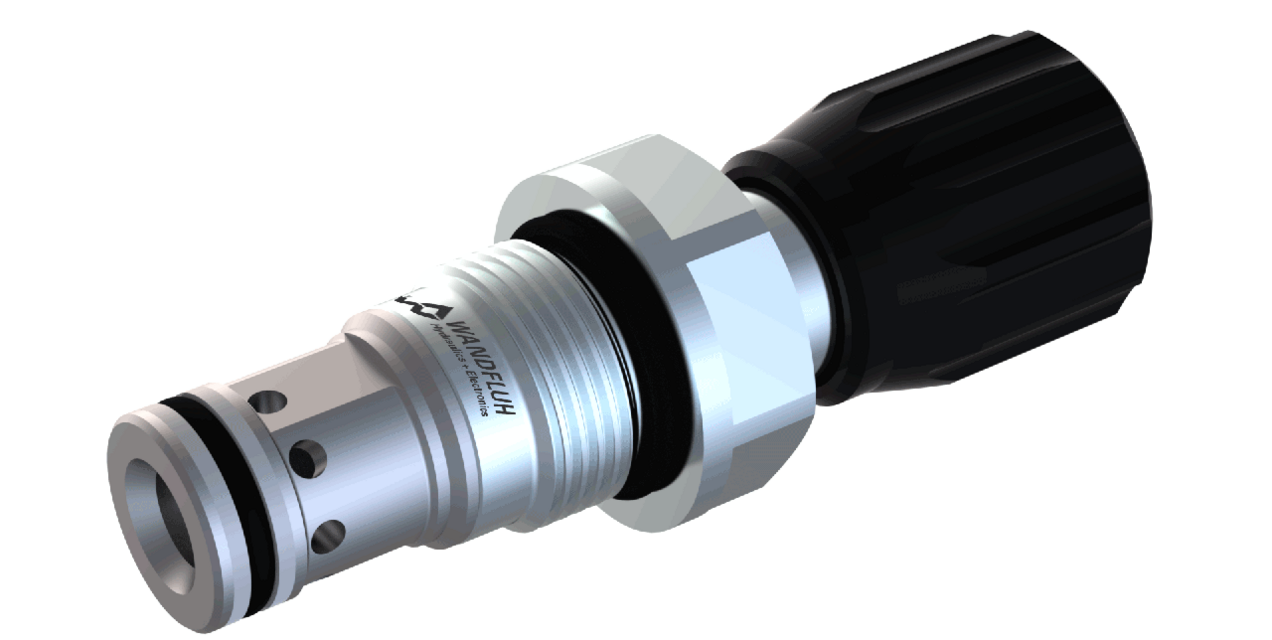

Limiteur de pression en cartouche piloté sans fuites
Description
Limiteur de pression piloté en construction cartouche à visser pour logement selon ISO 7789. Elevés capacité de passage grâce, réglable d'une manière très sensible. Si la pression en P (1) dépasse la valeur réglée de la valve, la pression excédentaire est dechargée à T (2). La pression d‘accumulation à T (2) s'ajoute à la valeur réglée. T (2) peut être chargé jusqu'au maximum. Les pièces de précision trempées assurent une fermeture pratiquement sans fuite. A commutation rapide avec faible hystérèse et stabilité excellente sur toute la plage de débit.
Application
Les valves sont utilisée pour la limitation de la pression de service dans le système hydraulique ou pour la protection contre des points de pression. Peut être utilisé dans des commutations limiteur de pression doubles. La cartouche à visser est parfaitement indiquée pour l'installation dans les blocs forés et est installée dans des plaques sandwich (système modulaire vertical) ainsi que dans des plaques à flasquer (feuilles correspondantes dans ce registre). Pour l'usinage du logement de cartouche dans des blocs en acier ou en aluminium, des outils de logement sont à disposition (en location ou en vente). Veuillez consulter les feuilles du registre 2.13.
Points clés
Limiteur de pression en cartouche
Clapet étanche
- pilotée
- pmax = 450 bar
- pN max = 420 bar
- Qmax = 100 l/min
