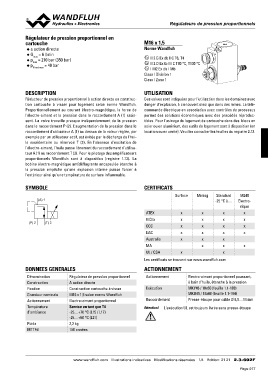

RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl

Régulateur de pression proportionnel en M16 x 1,5
cartouche
◆ a action directe Norme Wandfluh
ppQmNmaraexxd==ma26x1=l0/m4b0ianbr a(3r50
◆ bar) x II 2 G Ex db IIC T6, T4
◆ x II 2 D Ex tb III C T80 °C, T130 °C
◆ x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Réducteur de pression proportionnel à action directe en construc- Ces valves sont indiquées pour l’utilisation dans les domaines avec
tion cartouche à visser pour logement selon norme Wandfluh. danger d’explosion, à ciel ouvert ainsi que dans des mines. La télé-
Proportionnellement au courant électro-magnétique, la force de commande électrique en association avec contrôles de processus
l'électro-aimant et la pression dans le raccordement A (1) crois- permet des solutions économiques avec des procédés réproduc-
sent. La valve travaille presque indépendamment de la pression tibles. Pour l'usinage du logement de cartouche dans des blocs en
dans le raccordement P (2). L'augmentation de la pression dans le acier ou en aluminium, des outils de logement sont à disposition (en
raccordement d'utilisateur A (1) au dessus de la valeur réglée, par location ou en vente). Veuillez consulter les feuilles du registre 2.13.
exemple par un utilisateur actif, est évitée par la décharge de l'hui-
le excédentaire au réservoir T (3). En l'absence d'excitation de
l'électro-aimant, l'huile passe librement du raccordement d'utilisa-
teur A (1) au raccordement T (3). Pour le pilotage des amplificateurs
proportionnels Wandfluh sont à disposition (registre 1.13). La
bobine électro-magnétique antidéflagrante encapsulée étanche à
la pression empêche qu'une explosion interne puisse forcer à
l'extérieur ainsi qu'une température de surface inflammable.

SYMBOLE CERTIFICATS Mining Standard M248
-25 °C à… Electro-
(A) 1 Surface nique

(P) 2 (T) 3 ATEX xxx x
IECEx xxx x
CCC xxx x
EAC xxx x
Australia xxx
MA x
UL / CSA xx
xx

Les certificats se trouvent sur www.wandfluh.com

DONNEES GENERALES ACTIONNEMENT

Dénomination Régulateur de pression proportionnel Actionnement Electro-aimant proportionnel poussant,
Construction A action directe à bain d’huile, étanche à la pression
Fixation Construction cartouche à visser Exécution
Grandeur nominale M16 x 1,5 selon norme Wandfluh MKY45 / 18x60 (feuille 1.1-183)
Actionnement Electro-aimant proportionnel Raccordement MKU45 / 18x60 (feuille 1.1-184)
Température
d’ambiance Service en tant que T4 Presse-étoupe pour câble Ø 6,5…14 mm
-25…+70 °C (L15 / L17)
Poids -25…+50 °C (L21) Attention! L'exécution UL est toujours livrée sans presse-étoupe
MTTFd 2,2 kg
150 années

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 21 2.3-602F
