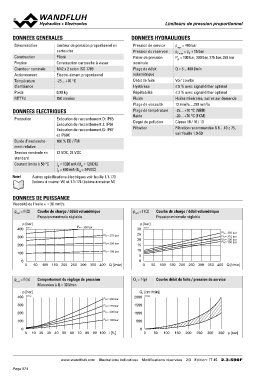

Page 974 - Softbound_Edition_19_fr

Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

DONNEES GENERALES DONNEES HYDRAULIQUES

Dénomination Limiteur de pression proportionnel en Pression de service pmax = 400 bar
cartouche Pression du reservoir pT max = pP + 15 bar
Construction Piloté Palier de pression PN = 100 bar, 200 bar, 275 bar, 350 bar
Fixation Construction cartouche à visser nominale
Grandeur nominale M42 x 2 selon ISO 7789 Plage de débit Q = 5…400 l/min
Actionnement Electro­aimant proportionnel volumétrique
Température ­25…+70 °C Débit de fuite Voir courbe
d’ambiance Hystérèse ≤ 5 % avec signal dither optimal
Poids 0,90 kg Répétabilité ≤ 2 % avec signal dither optimal
MTTFd 150 années Fluide Huiles minérales, autres sur demande
Plage de viscosité 12 mm2/s…320 mm2/s
DONNEES ELECTRIQUES Plage de température ­25…+70 °C (NBR)
fluide ­20…+70 °C (FKM)
Protection Exécution de raccordement D: IP65 Degré de pollution Classe 18 / 16 / 13
Filtration Filtration recommandée ß 6…10 ≥ 75,
Exécution de raccordement J: IP66 voir feuille 1.0­50

Exécution de raccordement G: IP67

et IP69K

Durée d’enclenche­ 100 % ED / FM

ment relative

Tension nominale en 12 VDC, 24 VDC

standard

Courant limite à 50 °C IG = 1320 mA (UN = 12VDC)
IG = 660 mA (UN = 24VDC)

Note! Autres spécifications électriques voir feuille 1.1­173
(bobine à insérer W) et 1.1­174 (bobine à insérer M)

DONNEES DE PUISSANCE

Viscosité de l'huile u = 30 mm2/s

pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable

p [bar] PN = 350 bar p [bar]
400 K0731_2 30 K0732_2
PN = 275 bar 25 PN = 350 bar
300 PN = 200 bar 20 PN = 275 bar
PN = 100 bar 15 PN = 200 bar
200 10 PN = 100 bar

100 5 100 150 200 250 300 350 400 Q [l/min]
0
0
0 50 100 150 200 250 300 350 400 Q [l/min] 0 50

pred = f (n) Comportement du réglage de pression QL = f (p) Courbe débit de fuite / pression de service
Mesurées à Q = 30 l/min

p [bar] PN = 350 bar QL [cm3/min]
400 K0733_2 PN = 275 bar 2000 K0734_2
PN = 200 bar
300 1500
PN = 100 bar
200 1000

100 500

0 0
0 10 20 30 40 50 60 70 80 90 100 l [%] 0 50 100 150 200 250 300 350 p [bar]

www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 17 45 2.3-590F
