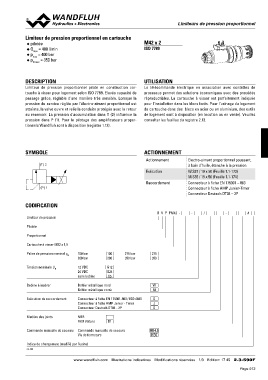

Limiteur de pression proportionnel en cartouche Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
◆ pilotée
QppNmmamaxxa=x==440300500bl/abmrairn M42 x 2
◆
◆ ISO 7789
◆

DESCRIPTION UTILISATION

Limiteur de pression proportionnel piloté en construction car­ La télécommande électrique en association avec contrôles de
touche à visser pour logement selon ISO 7789. Elevés capacité de processus permet des solutions économiques avec des procédés
passage grâce, réglable d'une manière très sensible. Lorsque la réproductibles. La cartouche à visser est parfaitement indiquée
pression de service réglée par l'électro­aimant proportionnel est pour l'installation dans les blocs forés. Pour l'usinage du logement
atteinte, la valve ouvre et relie la conduite protégée avec le retour de cartouche dans des blocs en acier ou en aluminium, des outils
au reservoir. La pression d'accumulation dans T (2) influence la de logement sont à disposition (en location ou en vente). Veuillez
pression dans P (1). Pour le pilotage des amplificateurs propor­ consulter les feuilles du registre 2.13.
tionnels Wandfluh sont à disposition (registre 1.13).

SYMBOLE ACTIONNEMENT Electro­aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(T) 2 Actionnement
W.S37 / 19 x 50 (Feuille 1.1­173)
(P) 1 Exécution M.S35 / 19 x 50 (Feuille 1.1­174)

Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior­Timer
Connecteur Deutsch DT04 – 2P

CODIFICATION B V P PM42 - - / - #

Limiteur de pression

Pilotée

Proportionnel

Cartouche à visser M22 x 1,5

Palier de pression nominal pN 100 bar 100 275 bar 275
200 bar 200 350 bar 350

Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5

Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M

Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior - Timer J
Connecteur Deutsch DT04 - 2P G

Matière des joints NBR
FKM (Viton)
D1

Commande manuelle de secours Commande manuelle de secours HB4,5
Vis de fermeture HB0

Indice de changement (modifié par l’usine)

2.3-590

www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 17 45 2.3-590F
