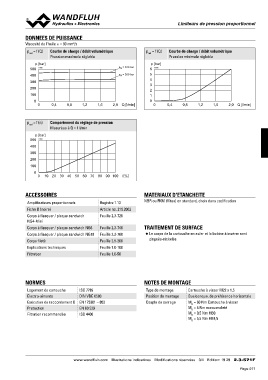

Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel
DONNEES DE PUISSANCE
Viscosité de l'huile u = 30 mm2/s
pred = f (Q) Courbe de charge / débit volumétrique pred = f (Q) Courbe de charge / débit volumétrique
Pression maximale réglable Pression minimale réglable
p [bar]
p [bar] pN = 450 bar 6 K1169 0,4 0,8 1,2 1,6 2,0 Q [l/min]
500 K1168 pN = 350 bar 5
4
400 3
2
300 1
0
200
0
100
0
0 0,4 0,8 1,2 1,6 2,0 Q [l/min]
pred = f (n) Comportement du réglage de pression
Mesurées à Q = 1 l/min
p [bar]
500 K1170
400
300
200
100
0
0 10 20 30 40 50 60 70 80 90 100 l [%]
ACCESSOIRES Registre 1.13 MATERIAUX D'ETANCHEITE
Article no. 219.2002
Amplificateurs proportionnels Feuille 2.3-720 NBR ou FKM (Viton) en standard, choix dans codification
Fiche B (noire)
Corps à flasquer / plaque sandwich Feuille 2.3-740 TRAITEMENT DE SURFACE
NG4-Mini Feuille 2.3-760
Corps à flasquer / plaque sandwich NG6 Feuille 2.9-200 ◆ Le corps de la cartouche en acier et la bobine à insérer sont
Corps à flasquer / plaque sandwich NG10 Feuille 1.0-100 zingués-nickelés
Corps fileté Feuille 1.0-50
Explications techniques
Filtration
NORMES NOTES DE MONTAGE
Logement de cartouche ISO 7789 Type de montage Cartouche à visser M22 x 1,5
Electro-aimants DIN VDE 0580 Position de montage Quelconque, de préférence horizontale
Exécution de raccordement D EN 175301 – 803 Couple de serrage MD = 60 Nm Cartouche à visser
Protection EN 60 529 MD = 5 Nm ecrou moleté
Filtration recommandée ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5
www.wandfluh.com Illustrations indicatives Modifications réservées 3/4 Edition: 19 29 2.3-571F
