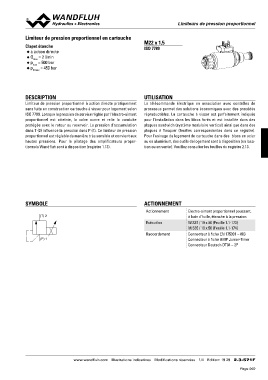

Limiteur de pression proportionnel en cartouche Limiteur de pLrimesisteiounrspdroepporretsiosnionnelpernopcoarrttioouncnheel

Clapet étanche M22 x 1,5
◆ a action directe
ISO 7789

◆ ppQNmmamaxxa=x==5204l05/m0biabnrar
◆
◆

DESCRIPTION UTILISATION

Limiteur de pression proportionnel à action directe pratiquement La télécommande électrique en association avec contrôles de
sans fuite en construction cartouche à visser pour logement selon processus permet des solutions économiques avec des procédés
ISO 7789. Lorsque la pression de service réglée par l'électro-aimant réproductibles. La cartouche à visser est parfaitement indiquée
proportionnel est atteinte, la valve ouvre et relie la conduite pour l'installation dans les blocs forés et est installée dans des
protégée avec le retour au reservoir. La pression d'accumulation plaques sandwich (système modulaire vertical) ainsi que dans des
dans T (2) influence la pression dans P (1). Ce limiteur de pression plaques à flasquer (feuilles correspondantes dans ce registre).
proportionnel est réglable de manière très sensible et convient aux Pour l'usinage du logement de cartouche dans des blocs en acier
hautes pressions. Pour le pilotage des amplificateurs propor- ou en aluminium, des outils de logement sont à disposition (en loca-
tionnels Wandfluh sont à disposition (registre 1.13). tion ou en vente). Veuillez consulter les feuilles du registre 2.13.

P(1) SYMBOLE ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(T) 2 Actionnement
W.S37 / 19 x 50 (Feuille 1.1-173)
(P) 1 Exécution M.S35 / 19 x 50 (Feuille 1.1-174)

Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
Connecteur Deutsch DT04 – 2P

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 19 29 2.3-571F
