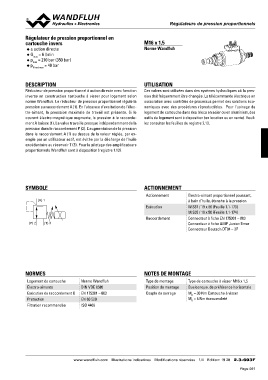

Régulateur de pression proportionnel en RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
cartouche invers
◆ a action directe M16 x 1,5

Norme Wandfluh

◆ QppNmmaraexxd==ma26x1=l0/m4b0ianbr a(3r50 bar)
◆
◆

DESCRIPTION UTILISATION

Réducteur de pression proportionnel à action directe avec fonction Ces valves sont utilisées dans des sysèmes hydrauliques où la pres-
inverse en construction cartouche à visser pour logement selon sion doit fréquemment être changée. La télécommande électrique en
norme Wandfluh. Le réducteur de pression proportionnel régule la association avec contrôles de processus permet des solutions éco-
pression au raccordement A (1). En l'absence d'excitation de l'élec- nomiques avec des procédures réproductibles. Pour l'usinage du
tro-aimant, la presssion maximale de travail est présente. Si le logement de cartouche dans des blocs en acier ou en aluminium, des
courant électro-magnétique augmente, la pression à le raccorde- outils de logement sont à disposition (en location ou en vente). Veuil-
ment A baisse (1). La valve travaille presque indépendamment de la lez consulter les feuilles du registre 2.13.
pression dans le raccordement P (2). L'augmentation de la pression
dans le raccordement A (1) au dessus de la valeur réglée, par ex-
emple par un utilisateur actif, est évitée par la décharge de l'huile
excédentaire au réservoir T (3). Pour le pilotage des amplificateurs
proportionnels Wandfluh sont à disposition (registre 1.13).

SYMBOLE ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(A) 1 Actionnement
W.S37 / 19 x 50 (Feuille 1.1-173)
Exécution M.S35 / 19 x 50 (Feuille 1.1-174)

Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
(P) 2 (T) 3 Connecteur Deutsch DT04 – 2P

NORMES NOTES DE MONTAGE

Logement de cartouche Norme Wandfluh Type de montage Type de cartouche à visser M16 x 1,5
Electro-aimants DIN VDE 0580 Position de montage Quelconque, de préférence horizontale
Exécution de raccordement D EN 175301 – 803 Couple de serrage MD = 30 Nm Cartouche à visser
Protection EN 60 529 MD = 5 Nm écrou moleté
Filtration recommandée ISO 4406

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 19 28 2.3-603F
