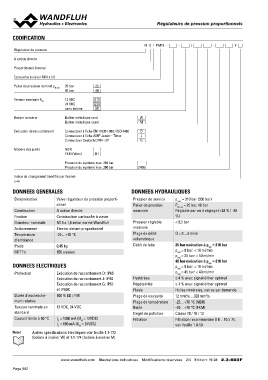

RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
CODIFICATION M D I PM16 - - / - #
Régulateur de pression
A action directe
Proportionnel, inverse
Cartouche à visser M16 x 1,5
Palier de pression nominal pN red 25 bar 25
40 bar 40
Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5
Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M
Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior - Timer J
Connecteur Deutsch DT04 - 2P G
Matière des joints NBR
FKM (Viton)
D1
Pression du système max. 210 bar Z406
Pression du système max. 350 bar
Indice de changement (modifié par l’usine)
2.3-603
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Valve régulateur de pression proporti- Pression de service pmax = 210 bar (350 bar)
onnel Palier de pression PN red = 25 bar, 40 bar
Construction A action directe nominale Réglable par vis à réglage (+20 % / -30
Fixation Construction cartouche à visser %)
Grandeur nominale M16 x 1,5 selon norme Wandfluh Pression réglable < 0,5 bar
Actionnement Electro-aimant proportionnel minimale
Température -25…+70 °C Plage de débit Q = 0…6 l/min
d’ambiance volumétrique
Poids 0,45 kg Débit de fuite 25 bar exécution à psys = 210 bar
MTTFd 150 années pred = 0 bar: < 10 ml/min
Hystérèse pred = 25 bar: < 50 ml/min
DONNEES ELECTRIQUES Répétabilité 40 bar exécution à psys = 210 bar
Fluide pred = 0 bar: < 10 ml/min
Protection Exécution de raccordement D: IP65 Plage de viscosité pred = 45 bar: < 40 ml/min
Exécution de raccordement J: IP66 Plage de température ≤ 4 % avec signal dither optimal
Durée d’enclenche- Exécution de raccordement G: IP67 fluide ≤ 1 % avec signal dither optimal
ment relative et IP69K Degré de pollution Huiles minérales, autres sur demande
Tension nominale en 100 % ED / FM Filtration 12 mm2/s…320 mm2/s
standard -25…+70 °C (NBR)
Courant limite à 50 °C 12 VDC, 24 VDC -20…+70 °C (FKM)
Classe 18 / 16 / 13
IG = 1360 mA (UN = 12VDC) Filtration recommandée ß 6…10 ≥ 75,
IG = 680 mA (UN = 24VDC) voir feuille 1.0-50
Note! Autres spécifications électriques voir feuille 1.1-173
(bobine à insérer W) et 1.1-174 (bobine à insérer M)
www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 19 28 2.3-603F
