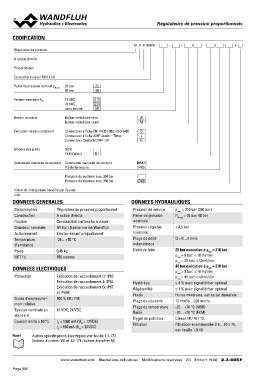

RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
CODIFICATION M D P PM16 - - / - #
Régulateur de pression
A action directe
Proportionnel
Cartouche à visser M16 x 1,5
Palier de pression nominal pN red 25 bar 25
40 bar 40
Tension nominale UN 12 VDC G12
24 VDC G24
sans bobine X5
Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M
Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400 D
Connecteur à fiche AMP Junior - Timer J
Connecteur Deutsch DT04 - 2P G
Matière des joints NBR
FKM (Viton)
D1
Commande manuelle de secours Commande manuelle de secours HB4,5
Vis de fermeture HB0
Pression du système max. 210 bar Z406
Pression du système max. 350 bar
Indice de changement (modifié par l’usine)
2.3-605
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Régulateur de pression proportionnel Pression de service pmax = 210 bar (350 bar)
Construction A action directe Palier de pression PN red = 25 bar, 40 bar
Fixation Construction cartouche à visser nominale
Grandeur nominale M16 x 1,5 selon norme Wandfluh Pression réglable < 0,5 bar
Actionnement Electro-aimant proportionnel minimale
Température -25…+70 °C Plage de débit Q = 0…6 l/min
d’ambiance volumétrique
Poids 0,45 kg Débit de fuite 25 bar exécution à psys = 210 bar
MTTFd 150 années pred = 0 bar: < 10 ml/min
Hystérèse pred = 25 bar: < 50 ml/min
DONNEES ELECTRIQUES Répétabilité 40 bar exécution à psys = 210 bar
Fluide pred = 0 bar: < 10 ml/min
Protection Exécution de raccordement D: IP65 Plage de viscosité pred = 45 bar: < 40 ml/min
Exécution de raccordement J: IP66 Plage de température ≤ 4 % avec signal dither optimal
Durée d’enclenche- Exécution de raccordement G: IP67 fluide ≤ 1 % avec signal dither optimal
ment relative et IP69K Degré de pollution Huiles minérales, autres sur demande
Tension nominale en 100 % ED / FM Filtration 12 mm2/s…320 mm2/s
standard -25…+70 °C (NBR)
Courant limite à 50 °C 12 VDC, 24 VDC -20…+70 °C (FKM)
Classe 18 / 16 / 13
IG = 1360 mA (UN = 12VDC) Filtration recommandée ß 6…10 ≥ 75,
IG = 680 mA (UN = 24VDC) voir feuille 1.0-50
Note! Autres spécifications électriques voir feuille 1.1-173
(bobine à insérer W) et 1.1-174 (bobine à insérer M)
www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 19 00 2.3-605F
