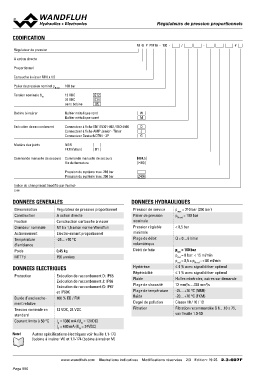

RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
CODIFICATION
M G P PM16 - 100 - / - #
Régulateur de pression W
M
A action directe D
J
Proportionnel G
Cartouche à visser M16 x 1,5 HB4,5
HB0
Palier de pression nominal pN red 100 bar G12 Z406
Tension nominale UN G24
12 VDC X5
24 VDC
sans bobine
Bobine à insérer Boîtier métallique rond
Boîtier métallique carré
Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 4400
Connecteur à fiche AMP Junior - Timer
Connecteur Deutsch DT04 - 2P
Matière des joints NBR
FKM (Viton)
D1
Commande manuelle de secours Commande manuelle de secours
Vis de fermeture
Pression du système max. 210 bar
Pression du système max. 350 bar
Indice de changement (modifié par l’usine)
2.3-607
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Régulateur de pression proportionnel Pression de service pmax = 210 bar (350 bar)
Construction A action directe Palier de pression pN red = 100 bar
Fixation Construction cartouche à visser nominale
Grandeur nominale M16 x 1,5 selon norme Wandfluh Pression réglable < 0,5 bar
Actionnement Electro-aimant proportionnel minimale
Température -25…+70 °C Plage de débit Q = 0…6 l/min
d’ambiance volumétrique
Poids 0,45 kg Débit de fuite psys = 160 bar
MTTFd 150 années pred = 0 bar: < 15 ml/min
Hystérèse pred = 0,5 x pN red : < 60 ml/min
DONNEES ELECTRIQUES Répétabilité ≤ 4 % avec signal dither optimal
Fluide ≤ 1 % avec signal dither optimal
Protection Exécution de raccordement D: IP65 Plage de viscosité Huiles minérales, autres sur demande
Plage de température 12 mm2/s…320 mm2/s
Exécution de raccordement J: IP66 fluide -25…+70 °C (NBR)
Degré de pollution -20…+70 °C (FKM)
Exécution de raccordement G: IP67 Filtration Classe 18 / 16 / 13
Filtration recommandée ß 6…10 ≥ 75,
et IP69K voir feuille 1.0-50
Durée d’enclenche- 100 % ED / FM
ment relative
Tension nominale en 12 VDC, 24 VDC
standard
Courant limite à 50 °C IG = 1360 mA (UN = 12VDC)
IG = 680 mA (UN = 24VDC)
Note! Autres spécifications électriques voir feuille 1.1-173
(bobine à insérer W) et 1.1-174 (bobine à insérer M)
www.wandfluh.com Illustrations indicatives Modifications réservées 2/3 Edition: 19 25 2.3-607F
