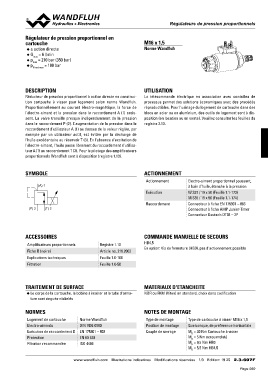

Régulateur de pression proportionnel en RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
cartouche
◆ a action directe M16 x 1,5

Norme Wandfluh

◆ QppmNmaraexxd==ma26x1=l0/m1b0ian0r (350 bar)
◆ bar
◆

DESCRIPTION UTILISATION

Réducteur de pression proportionnel à action directe en construc- La télécommande électrique en association avec contrôles de
tion cartouche à visser pour logement selon norme Wandfluh. processus permet des solutions économiques avec des procédés
Proportionnellement au courant électro-magnétique, la force de réproductibles. Pour l'usinage du logement de cartouche dans des
l'électro-aimant et la pression dans le raccordement A (1) crois- blocs en acier ou en aluminium, des outils de logement sont à dis-
sent. La valve travaille presque indépendamment de la pression position (en location ou en vente). Veuillez consulter les feuilles du
dans le raccordement P (2). L'augmentation de la pression dans le registre 2.13.
raccordement d'utilisateur A (1) au dessus de la valeur réglée, par
exemple par un utilisateur actif, est évitée par la décharge de
l'huile excédentaire au réservoir T (3). En l'absence d'excitation de
l'électro-aimant, l'huile passe librement du raccordement d'utilisa-
teur A (1) au raccordement T (3). Pour le pilotage des amplificateurs
proportionnels Wandfluh sont à disposition (registre 1.13).

SYMBOLE ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(A) 1 Actionnement
W.S37 / 19 x 50 (Feuille 1.1-173)
Exécution M.S35 / 19 x 50 (Feuille 1.1-174)

Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
(P) 2 (T) 3 Connecteur Deutsch DT04 – 2P

ACCESSOIRES Registre 1.13 COMMANDE MANUELLE DE SECOURS
Article no. 219.2002
Amplificateurs proportionnels Feuille 1.0-100 HB4,5
Fiche B (noire) Feuille 1.0-50
Explications techniques En option: Vis de fermeture (HB0), pas d'actionnement possible
Filtration

TRAITEMENT DE SURFACE MATERIAUX D'ETANCHEITE

◆ Le corps de la cartouche, la bobine à insérer et le tube d'arma- NBR ou FKM (Viton) en standard, choix dans codification

ture sont zingués-nickelés

NORMES NOTES DE MONTAGE

Logement de cartouche Norme Wandfluh Type de montage Type de cartouche à visser M16 x 1,5
Electro-aimants DIN VDE 0580 Position de montage Quelconque, de préférence horizontale
Exécution de raccordement D EN 175301 – 803 Couple de serrage MD = 30 Nm Cartouche à visser
Protection EN 60 529 MD = 5 Nm ecrou moleté
Filtration recommandée ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5
