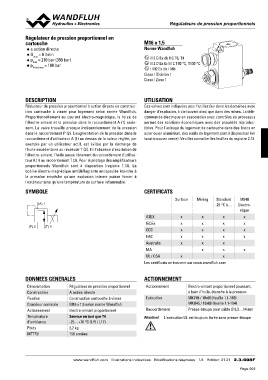

Page 993 - Softbound_Edition_19_fr

Régulateur de pression proportionnel en RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
cartouche
◆ a action directe M16 x 1,5
ppQmNmaraexxd==ma26x1=l0/m1b0ian0r
◆ (350 bar) Norme Wandfluh
◆ bar
◆ x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Réducteur de pression proportionnel à action directe en construc- Ces valves sont indiquées pour l’utilisation dans les domaines avec
tion cartouche à visser pour logement selon norme Wandfluh. danger d’explosion, à ciel ouvert ainsi que dans des mines. La télé-
Proportionnellement au courant électro-magnétique, la force de commande électrique en association avec contrôles de processus
l'électro-aimant et la pression dans le raccordement A (1) crois- permet des solutions économiques avec des procédés réproduc-
sent. La valve travaille presque indépendamment de la pression tibles. Pour l'usinage du logement de cartouche dans des blocs en
dans le raccordement P (2). L'augmentation de la pression dans le acier ou en aluminium, des outils de logement sont à disposition (en
raccordement d'utilisateur A (1) au dessus de la valeur réglée, par location ou en vente). Veuillez consulter les feuilles du registre 2.13.
exemple par un utilisateur actif, est évitée par la décharge de
l'huile excédentaire au réservoir T (3). En l'absence d'excitation de CERTIFICATS Mining Standard M248
l'électro-aimant, l'huile passe librement du raccordement d'utilisa- -25 °C à… Electro-
teur A (1) au raccordement T (3). Pour le pilotage des amplificateurs Surface nique
proportionnels Wandfluh sont à disposition (registre 1.13). La
bobine électro-magnétique antidéflagrante encapsulée étanche à x
la pression empêche qu'une explosion interne puisse forcer à x
l'extérieur ainsi qu'une température de surface inflammable. x
x
SYMBOLE
x
(A) 1

ATEX xxx

(P) 2 (T) 3 IECEx xxx

CCC x x x

EAC x x x

Australia xxx

MA x x

UL / CSA x x

Les certificats se trouvent sur www.wandfluh.com

DONNEES GENERALES ACTIONNEMENT

Dénomination Régulateur de pression proportionnel Actionnement Electro-aimant proportionnel poussant,
Construction A action directe à bain d’huile, étanche à la pression
Fixation Construction cartouche à visser Exécution
Grandeur nominale M16 x 1,5 selon norme Wandfluh MKY45 / 18x60 (feuille 1.1-183)
Actionnement Electro-aimant proportionnel Raccordement MKU45 / 18x60 (feuille 1.1-184)
Température Service en tant que T4
d’ambiance -25…+70 °C (L15 / L17) Presse-étoupe pour câble Ø 6,5…14 mm
Poids 2,2 kg
MTTFd 150 années Attention! L'exécution UL est toujours livrée sans presse-étoupe

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 21 2.3-608F
