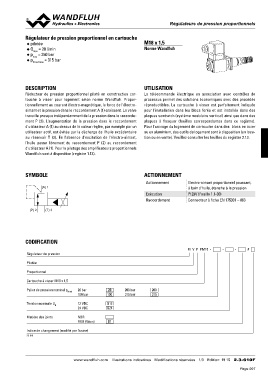

Régulateur de pression proportionnel en cartouche                        M18 x 1,5
◆ pilotée
   QppmNmaraexxd==ma32x50=0l3/bm1a5irnbar                                Norme Wandfluh
◆
◆
◆

DESCRIPTION                                                              UTILISATION

Réducteur de pression proportionnel piloté en construction car­          La télécommande électrique en association avec contrôles de
touche à visser pour logement selon norme Wandfluh. Propor­              processus permet des solutions économiques avec des procédés
tionnellement au courant électro­magnétique, la force de l'électro­      réproductibles. La cartouche à visser est parfaitement indiquée
aimant et la pression dans le raccordement A (1) croissent. La valve     pour l'installation dans les blocs forés et est installée dans des
travaille presque indépendamment de la pression dans le raccorde­        plaques sandwich (système modulaire vertical) ainsi que dans des
ment P (2). L'augmentation de la pression dans le raccordement           plaques à flasquer (feuilles correspondantes dans ce registre).
d'utilisateur A (1) au dessus de la valeur réglée, par exemple par un    Pour l'usinage du logement de cartouche dans des blocs en acier
utilisateur actif, est évitée par la décharge de l'huile excédentaire    ou en aluminium, des outils de logement sont à disposition (en loca­
au réservoir T (3). En l'absence d'excitation de l'électro­aimant,       tion ou en vente). Veuillez consulter les feuilles du registre 2.13.
l'huile passe librement du raccordement P (2) au raccordement
d'utilisateur A (1). Pour le pilotage des amplificateurs proportionnels
Wandfluh sont à disposition (registre 1.13).

SYMBOLE                                                                  ACTIONNEMENT    Electro­aimant proportionnel poussant,
                                                                                         à bain d’huile, étanche à la pression
               (A) 1                                                      Actionnement
                                                                                         PI29V (Feuille 1.1­90)
                                                                          Exécution
                                                                          Raccordement   Connecteur à fiche EN 175301 – 803

   (P) 2   (T) 3

CODIFICATION

                                                                                         M V P PM18 - - - #

Régulateur de pression

Pilotée

Proportionnel

Cartouche à visser M18 x 1,5

Palier de pression nominal pN red          20 bar       20 200 bar       200
                                           100 bar      100 315 bar      315

Tension nominale UN                        12 VDC       G12
                                           24 VDC       G24

Matière des joints                         NBR
                                           FKM (Viton)
                                                        D1

Indice de changement (modifié par l’usine)

2.3-610

                                           www.wandfluh.com Illustrations indicatives Modifications réservées 1/3 Edition: 19 15 2.3-610F
