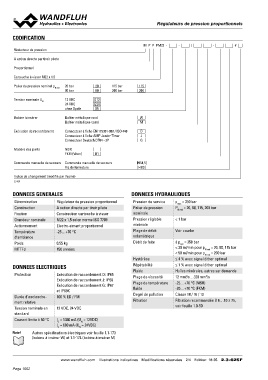

RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
CODIFICATION M P P PM22 - - / - #
Réducteur de pression
A action directe par tiroir pilote
Proportionnel
Cartouche à visser M22 x 1,5
Palier de pression nominal pN red 20 bar 20 115 bar 115
80 bar 80 200 bar 200
Tension nominale UN 12 VDC G12
24 VDC G24
ohne Spule X5
Bobine à insérer Boîtier métallique rond W
Boîtier métallique carré M
Exécution de raccordement Connecteur à fiche EN 175301-803 / ISO 440 D
Connecteur à fiche AMP Junior-Timer J
Connecteur Deutsch DT04 - 2P G
Matière des joints NBR
FKM (Viton)
D1
Commande manuelle de secours Commande manuelle de secours HB4,5
Vis de fermeture HB0
Indice de changement (modifié par l’usine)
2.3-625
DONNEES GENERALES DONNEES HYDRAULIQUES
Dénomination Régulateur de pression proportionnel Pression de service pmax = 350 bar
Construction A action directe par tiroir pilote Palier de pression PN red = 20, 80, 115, 200 bar
Fixation Construction cartouche à visser nominale
Grandeur nominale M22 x 1,5 selon norme ISO 7789 Pression réglable < 1 bar
Actionnement Electro-aimant proportionnel minimale
Température -25…+70 °C Plage de débit Voir courbe
d’ambiance volumétrique
Poids 0,55 kg Débit de fuite à psys = 350 bar
MTTFd 150 années < 30 ml/min pour pN red = 20, 80, 115 bar
Hystérèse < 50 ml/min pour pN red = 200 bar
DONNEES ELECTRIQUES Répétabilité ≤ 4 % avec signal dither optimal
Fluide ≤ 1 % avec signal dither optimal
Protection Exécution de raccordement D: IP65 Plage de viscosité Huiles minérales, autres sur demande
Plage de température 12 mm2/s…320 mm2/s
Exécution de raccordement J: IP66 fluide -25…+70 °C (NBR)
Degré de pollution -20…+70 °C (FKM)
Exécution de raccordement G: IP67 Filtration Classe 18 / 16 / 13
Filtration recommandée ß 6…10 ≥ 75,
et IP69K voir feuille 1.0-50
Durée d’enclenche- 100 % ED / FM
ment relative
Tension nominale en 12 VDC, 24 VDC
standard
Courant limite à 50 °C IG = 1360 mA (UN = 12VDC)
IG = 680 mA (UN = 24VDC)
Note! Autres spécifications électriques voir feuille 1.1-173
(bobine à insérer W) et 1.1-174 (bobine à insérer M)
www.wandfluh.com Illustrations indicatives Modifications réservées 2/4 Edition: 18 35 2.3-625F
