RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl

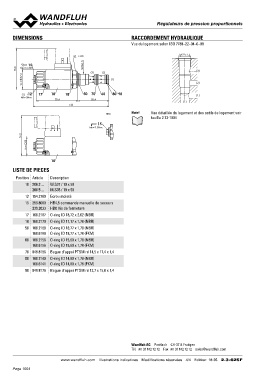

DIMENSIONS RACCORDEMENT HYDRAULIQUE
Vue du logement selon ISO 7789–22–04–0–98
76.8 15 s30M22x1.5 M22x1.5
W = 37.2 (3)
MD= 5.5Nm (3) (2) (2)
(1)
12 17 10 18 50 70 60 80 90 (1)
(1)
MD= 5Nm 78.4 143 58.4
Vue détaillée du logement et des outils de logement voir
HB0 Note! feuille 2.13-1004
15
MD= 9.5Nm
74.8
M = □35
10
LISTE DE PIECES
Position Article Description
10
206.2… W.S37 / 19 x 50
12 260.5… M.S35 / 19 x 50
15
154.2700 Ecrou moleté
17
18 253.8000 HB4,5 commande manuelle de secours
50 239.2033 HB0 Vis de fermeture
60 160.2187 O-ring ID 18,72 x 2,62 (NBR)
70 160.2170 O-ring ID 17,17 x 1,78 (NBR)
80
160.2188 O-ring ID 18,77 x 1,78 (NBR)
90 160.6188 O-ring ID 18,77 x 1,78 (FKM)
160.2156 O-ring ID 15,60 x 1,78 (NBR)
160.6156 O-ring ID 15,60 x 1,78 (FKM)
049.8196 Bague d'appui PTSM rd 14,5 x 17,4 x 1,4
160.2140 O-ring ID 14,00 x 1,78 (NBR)
160.6141 O-ring ID 14,00 x 1,78 (FKM)
049.8176 Bague d'appui PTSM rd 12,7 x 15,6 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tél. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Illustrations indicatives Modifications réservées 4/4 Edition: 18 35 2.3-625F
