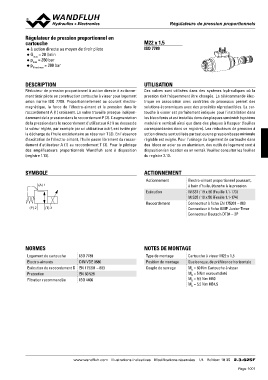

Régulateur de pression proportionnel en RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
cartouche
◆ à action directe au moyen de tiroir pilote M22 x 1,5

ISO 7789

◆ ppQNmmaraexxd==ma32x50=0l2/bm0a0irnbar
◆
◆

DESCRIPTION UTILISATION

Réducteur de pression proportionnel à action directe à actionne- Ces valves sont utilisées dans des sysèmes hydrauliques où la
ment tiroir pilote en construction cartouche à visser pour logement pression doit fréquemment être changée. La télécommande élec-
selon norme ISO 7789. Proportionnellement au courant électro- trique en association avec contrôles de processus permet des
magnétique, la force de l'électro-aimant et la pression dans le solutions économiques avec des procédés réproductibles. La car-
raccordement A (1) croissent. La valve travaille presque indépen- touche à visser est parfaitement indiquée pour l'installation dans
damment de la pression dans le raccordement P (2). L'augmentation les blocs forés et est installée dans des plaques sandwich (système
de la pression dans le raccordement d'utilisateur A (1) au dessus de modulaire vertical) ainsi que dans des plaques à flasquer (feuilles
la valeur réglée, par exemple par un utilisateur actif, est évitée par correspondantes dans ce registre). Les réducteurs de pression à
la décharge de l'huile excédentaire au réservoir T (3). En l'absence action directe sont utilisés partout ou une pression basse minimale
d'excitation de l'électro-aimant, l'huile passe librement du raccor- réglable est exigée. Pour l'usinage du logement de cartouche dans
dement d'utilisateur A (1) au raccordement T (3). Pour le pilotage des blocs en acier ou en aluminium, des outils de logement sont à
des amplificateurs proportionnels Wandfluh sont à disposition disposition (en location ou en vente). Veuillez consulter les feuilles
(registre 1.13). du registre 2.13.

SYMBOLE ACTIONNEMENT Electro-aimant proportionnel poussant,
à bain d’huile, étanche à la pression
(A) 1 Actionnement
W.S37 / 19 x 50 (Feuille 1.1-173)
Exécution M.S35 / 19 x 50 (Feuille 1.1-174)

Raccordement Connecteur à fiche EN 175301 – 803
Connecteur à fiche AMP Junior-Timer
(P) 2 (T) 3 Connecteur Deutsch DT04 – 2P

NORMES NOTES DE MONTAGE

Logement de cartouche ISO 7789 Type de montage Cartouche à visser M22 x 1,5
Electro-aimants DIN VDE 0580 Position de montage Quelconque, de préférence horizontale
Exécution de raccordement D EN 175301 – 803 Couple de serrage MD = 60 Nm Cartouche à visser
Protection EN 60 529 MD = 5 Nm ecrou moleté
Filtration recommandée ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 18 35 2.3-625F
