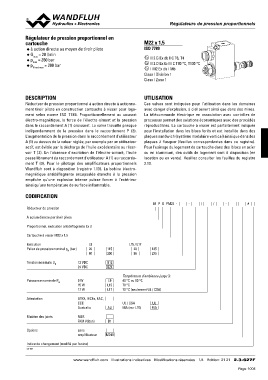

Régulateur de pression proportionnel en RéRguéglautelautresudr edeprpersessisoionnpproroppoortritoionnnneelsl
cartouche
◆ à action directe au moyen de tiroir pilote M22 x 1,5
QppmNmaraexxd==ma32x50=0l2/bm0a0irnbar
◆ ISO 7789
◆
◆ x II 2 G Ex db IIC T6, T4
x II 2 D Ex tb III C T80 °C, T130 °C
x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

DESCRIPTION UTILISATION

Réducteur de pression proportionnel à action directe à actionne- Ces valves sont indiquées pour l’utilisation dans les domaines
ment tiroir pilote en construction cartouche à visser pour loge- avec danger d’explosion, à ciel ouvert ainsi que dans des mines.
ment selon norme ISO 7789. Proportionnellement au courant La télécommande électrique en association avec contrôles de
électro-magnétique, la force de l'électro-aimant et la pression processus permet des solutions économiques avec des procédés
dans le raccordement A (1) croissent. La valve travaille presque réproductibles. La cartouche à visser est parfaitement indiquée
indépendamment de la pression dans le raccordement P (2). pour l'installation dans les blocs forés et est installée dans des
L'augmentation de la pression dans le raccordement d'utilisateur plaques sandwich (système modulaire vertical) ainsi que dans des
A (1) au dessus de la valeur réglée, par exemple par un utilisateur plaques à flasquer (feuilles correspondantes dans ce registre).
actif, est évitée par la décharge de l'huile excédentaire au réser- Pour l'usinage du logement de cartouche dans des blocs en acier
voir T (3). En l'absence d'excitation de l'électro-aimant, l'huile ou en aluminium, des outils de logement sont à disposition (en
passe librement du raccordement d'utilisateur A (1) au raccorde- location ou en vente). Veuillez consulter les feuilles du registre
ment T (3). Pour le pilotage des amplificateurs proportionnels 2.13.
Wandfluh sont à disposition (registre 1.13). La bobine électro-
magnétique antidéflagrante encapsulée étanche à la pression
empêche qu'une explosion interne puisse forcer à l'extérieur
ainsi qu'une température de surface inflammable.

CODIFICATION M P B PM22 - - / / - #

Réducteur de pression

A action directe par tiroir pilote

Proportionnel, exécution antidéflagrante Ex d

Cartouche à visser M22 x 1,5

Exécution L9 115 L15 / L17 135
Palier de pression nominal pN [bar] 20 200 20 235
80 95

Tension nominale UN 12 VDC G12
24 VDC G24

Puissance nominale PN 9W Température d’ambiance jusqu’à:
15 W L9 40 °C ou 90 °C
17 W
L15 70 °C

L17 70 °C (seulement UL / CSA)

Attestation ATEX, IECEx, EAC,

CCC UL / CSA UL
MA (nur L15) MA
Australia AU

Matière des joints NBR
FKM (Viton)
D1

Options sans
amplificateur
M248

Indice de changement (modifié par l’usine)

2.3-627

www.wandfluh.com Illustrations indicatives Modifications réservées 1/4 Edition: 21 21 2.3-627F
